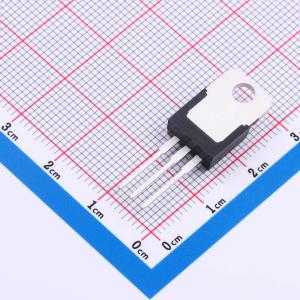

温馨提醒：图片仅供参考，商品以实物为准
BTA16-600BRG-HXY
塑料封装晶闸管，适用于通用交流开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该双向可控硅模块额定通态电流（It）为16A，断态峰值电压（Vdrm）达600V，内部集成单个双向可控硅芯片，适用于中等功率交流开关与调节电路。其门极触发电流（Igt）为50mA，具备稳定的触发特性，可在交流电源周期内实现精确导通控制。器件具有良好的电压阻断能力和热稳定性，常用于交流调压装置、电热负载控制、照明调节系统及各类无触点开关电路中，适合对控制精度和运行可靠性有要求的电子设备应用。
- 商品型号
- BTA16-600BRG-HXY
- 商品编号
- C52043419
- 商品封装
- TO-220A
- 包装方式
- 管装
- 商品毛重
- 2.793939克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 通态电流(It) | 16A | |
| 浪涌电流 | 168A；160A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 100mA；50mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 50mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
BTA16-600BRG器件提供通孔或表面贴装封装，适用于通用交流开关。它可用作静态继电器、加热调节、感应电机启动电路中的开关功能，或用于调光器、电机调速器中的相位控制操作。
