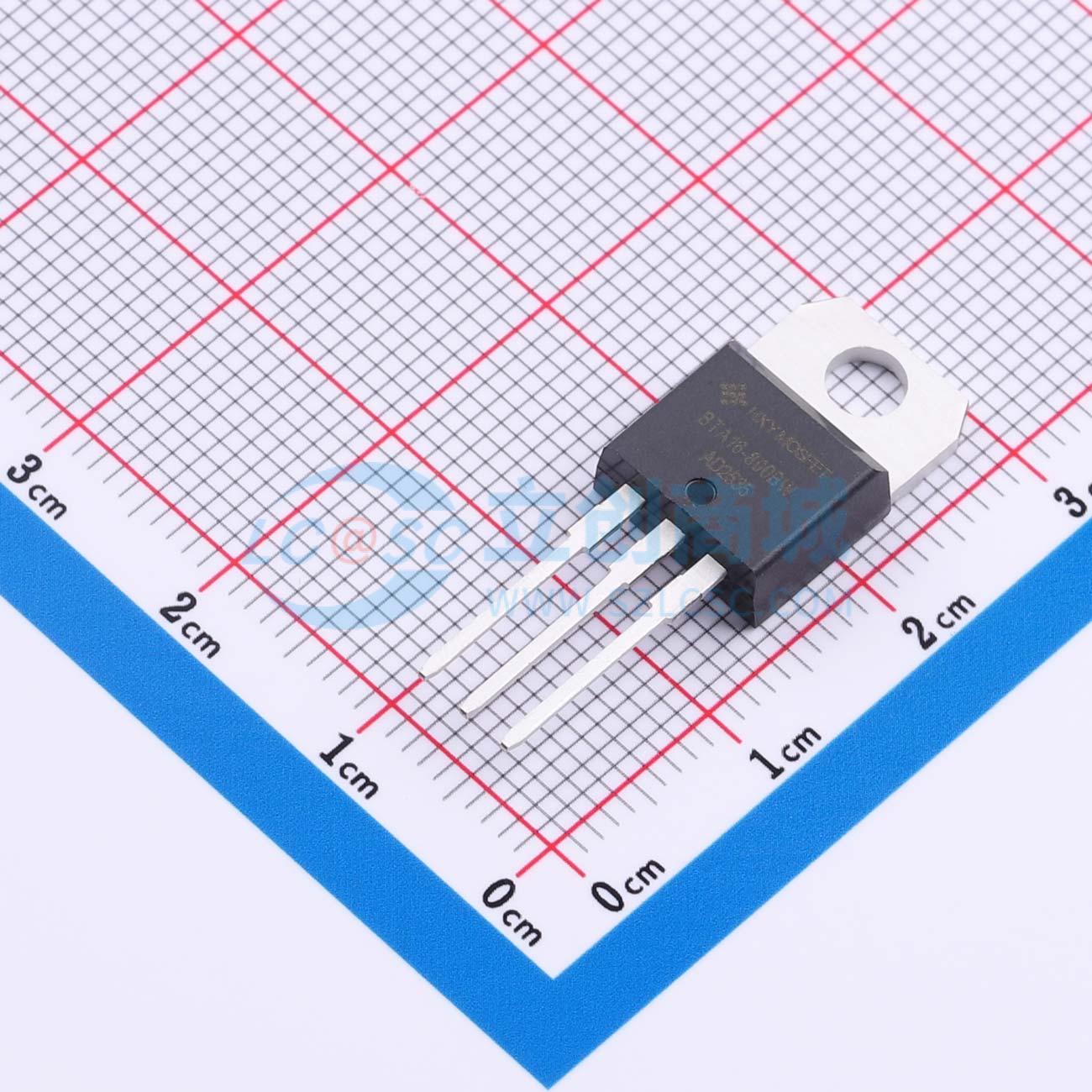

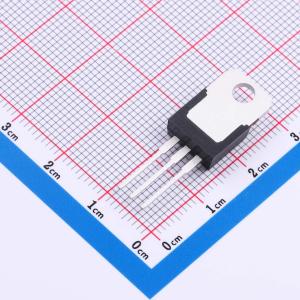

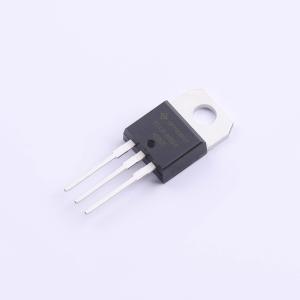

温馨提醒：图片仅供参考，商品以实物为准
BTA16-800BWRG-HXY
塑料封装晶闸管，适用于通用交流开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该双向可控硅模块具有16A的通态电流（It）和800V的断态峰值电压（Vdrm），适用于中等功率交流控制应用。器件内部集成单个双向可控硅，支持双向导通，配合50mA的门极触发电流（Igt），可实现对交流负载的精确相位控制。较高的电压额定值提升了在波动或高压环境中的工作可靠性。常用于交流调压电路、照明调光系统、电热设备功率调节及小型电机速度控制等场景，具备良好的开关特性和热稳定性，适合对耐压性能和运行安全性有要求的交流控制装置。
- 商品型号
- BTA16-800BWRG-HXY
- 商品编号
- C52043420
- 商品封装
- TO-220A
- 包装方式
- 管装
- 商品毛重
- 2.751克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 800V | |
| 通态电流(It) | 16A | |
| 浪涌电流 | 168A；160A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 100mA；50mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 50mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
BTA16-800BWRG器件提供通孔或表面贴装封装，适用于通用交流开关。它可用作静态继电器、加热调节、感应电机启动电路等应用中的开/关功能，或用于调光器、电机调速器中的相位控制操作。
