温馨提醒：图片仅供参考，商品以实物为准

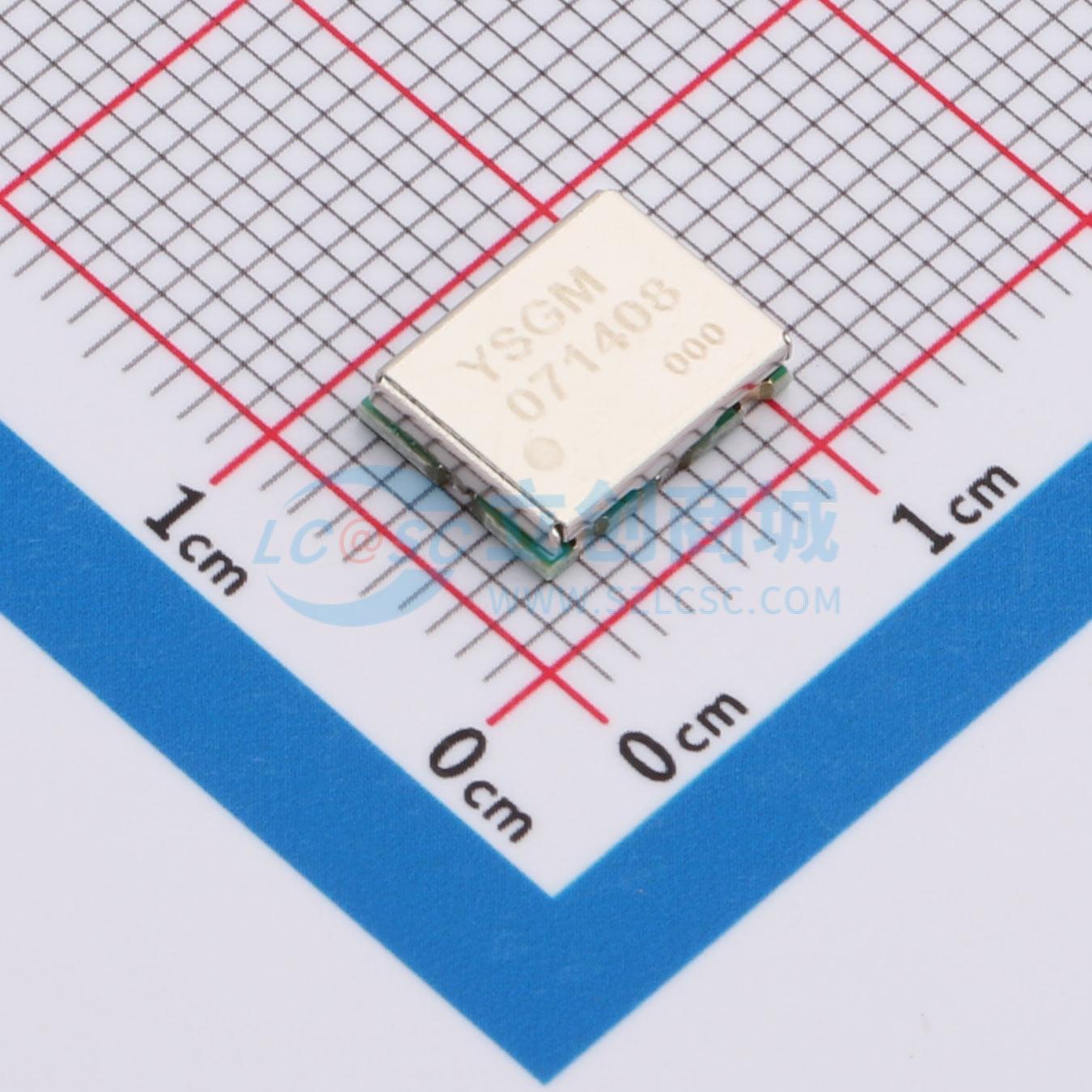

YSGM071408
700-1150MHz general use VCO
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 700-1150MHz 通用扫频VCO模组
- 品牌名称
- INNOTION(英诺迅)
- 商品型号
- YSGM071408
- 商品编号
- C52043343
- 商品封装
- SMD9070-8P
- 包装方式
- 编带
- 商品毛重
- 0.3795克(g)
商品参数
参数完善中
商品概述
该器件采用高度稳定的振荡电路设计，提供高输出功率和卓越的隔离度。它由标准5V电源供电，兼容4.2V至6V范围。其调谐电压范围宽达0-5V，便于实现宽带频率输出。内置滤波器和阻抗匹配电路，最大程度减少对外部元件的需求，同时确保输出功率稳定性。振荡器输出可直接连接至50Ω负载。器件采用紧凑的7mm × 9mm × 2mm封装，设计便于集成并节省空间。
商品特性
- 标准频率范围：695~1310MHz@VT = 0V~9V
- 输出功率：≥8dBm @ VCC = 5V
- 纹波（带宽≤200MHz）：±0.5dB
- 电源电压（VCC）：4.2V~6V
- 电源电流：19mA@VCC = 5V
- 谐波抑制（二次）：≤ -5dBc
- 谐波抑制（三次）：≤ -15dBc
- 无需外部元件
- 50Ω负载阻抗
- 7mm × 9mm × 2mm 表面贴装封装
