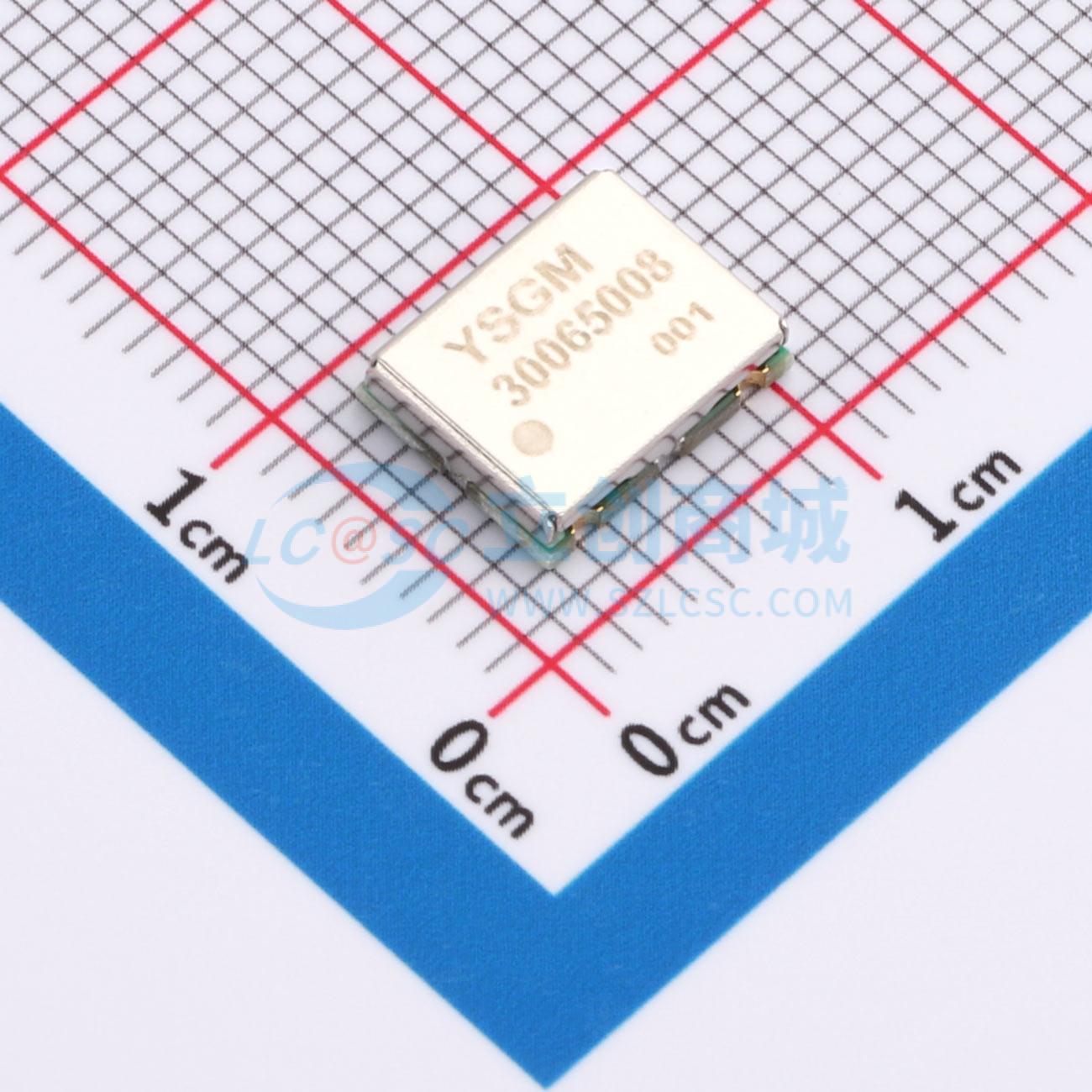

YSGM30065008
300-650MHz VT:0-12V general use VCO
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 300-650MHz 通用扫频VCO模组
- 品牌名称
- INNOTION(英诺迅)
- 商品型号
- YSGM30065008
- 商品编号
- C52043331
- 商品封装
- SMD9070-8P
- 包装方式
- 编带
- 商品毛重
- 0.3795克(g)
商品参数
参数完善中
商品概述
YSGM30065008 电压控制振荡器采用高度稳定的振荡电路设计，提供高输出功率和卓越的隔离度。该器件由标准的 5V 电源供电，并兼容 4.2V 至 6V 的电压范围。其 0~5V 的宽调谐电压跨度便于实现宽带频率输出。内置的滤波器和阻抗匹配电路最大限度地减少了对外部元器件的需求，同时确保了输出功率的稳定性。振荡器的输出可轻松连接至 50Ω 负载。器件封装在紧凑的 7mm × 9mm × 2mm 封装内，设计便于集成并节省空间。
商品特性
- 标准频率范围：290~650MHz @ VT = 0V~5V
- 输出功率：≥ 9dBm @ VCC = 5V
- 纹波 (BW ≤ 200MHz)：±0.5dB
- 电源电压 (VCC)：4.2V~6V
- 电源电流：15mA @ VCC = 5V
- 谐波抑制 (2次)：≤ -10dBc
- 谐波抑制 (3次)：≤ -15dBc
- 无需外部元器件
- 50Ω 负载阻抗
- 7mm × 9mm × 2mm 表贴封装
