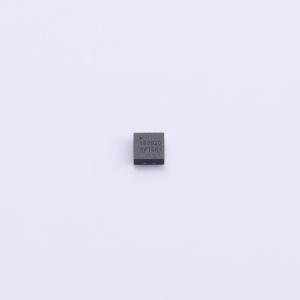

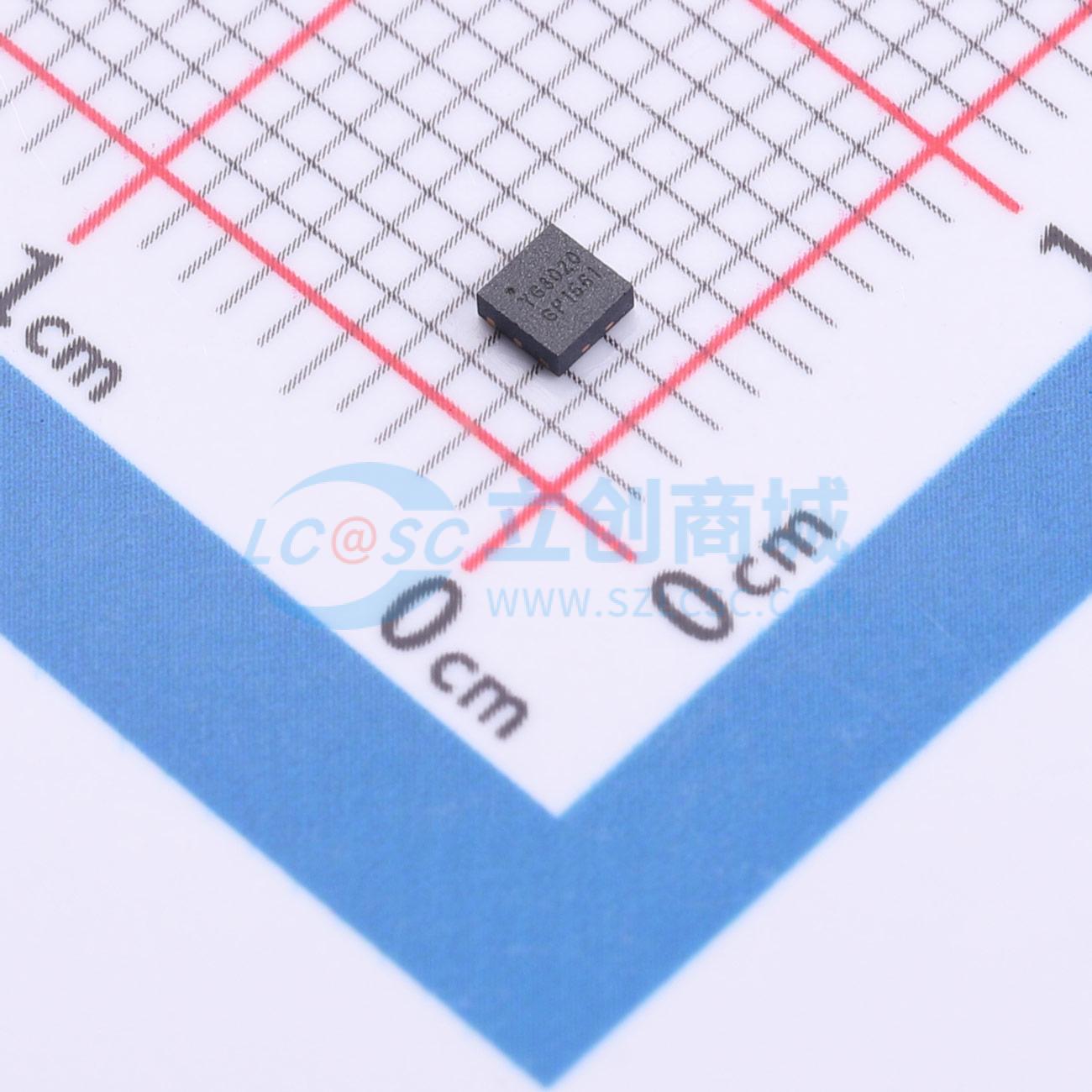

YG802020W
100mW 5V HBT Gainblock 10-8000MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 100mW 10-8000MHz宽带增益模块
- 品牌名称
- INNOTION(英诺迅)
- 商品型号
- YG802020W
- 商品编号
- C52043260
- 商品封装
- DFN-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.0295克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 50MHz~8GHz | |
| 增益 | 18.5dB | |
| 噪声系数 | 5.1dB | |
| 工作电压 | 5V | |
| 工作电流 | 93mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 21dBm | |
| 工作温度 | -40℃~+85℃ | |
| 输入回波损耗 | 15dB | |
| 输出回波损耗 | 12dB | |
| IP3 | 35.8dBm | |
| 功能特性 | - |
商品概述
YG802020W是一款级联高性能InGaP/GaAs HBT MMIC宽带增益块放大器，具备可控增益和器件电流。其工作频率覆盖50MHz至8GHz，并提供非常平坦的增益特性。在3.5GHz频率下，该放大器可提供18.5dB增益、21dBm的1dB压缩点输出功率以及35dBm的输出三阶截点，同时从5V单电源消耗93mA电流。YG802020W内部匹配至50Ω，采用行业标准DFN2x2-6L封装，并内部集成ESD保护单元。
商品特性
- 工作频率范围50MHz至8GHz
- 在高达8GHz频率下增益≥18dB
- 在高达8GHz频率下宽带平坦增益为±1.5dB
- 在3.5GHz频率下增益为18.5dB
- 在3.5GHz频率下输出三阶截点为+35 dBm
- 在3.2GHz至3.8GHz频率范围内输出三阶截点≥+34.5 dBm
- 在2.3GHz至2.7GHz频率范围内输出三阶截点≥+34 dBm
- 典型单电源电压5V，工作电流范围10mA~93mA
- 通过外部电阻Rex实现增益/电流可控
- 集成有源偏置电路提供线性度与热补偿
- 行业标准DFN2x2-6L封装
- 所有端口具备高于1000V HBM的ESD保护
应用领域
- 5G移动应用/m-MIMO
- TDD/FDD系统
- WLAN/WiMAX/WiBro
- GSM/CDMA/PCS
- WCDMA/LTE
