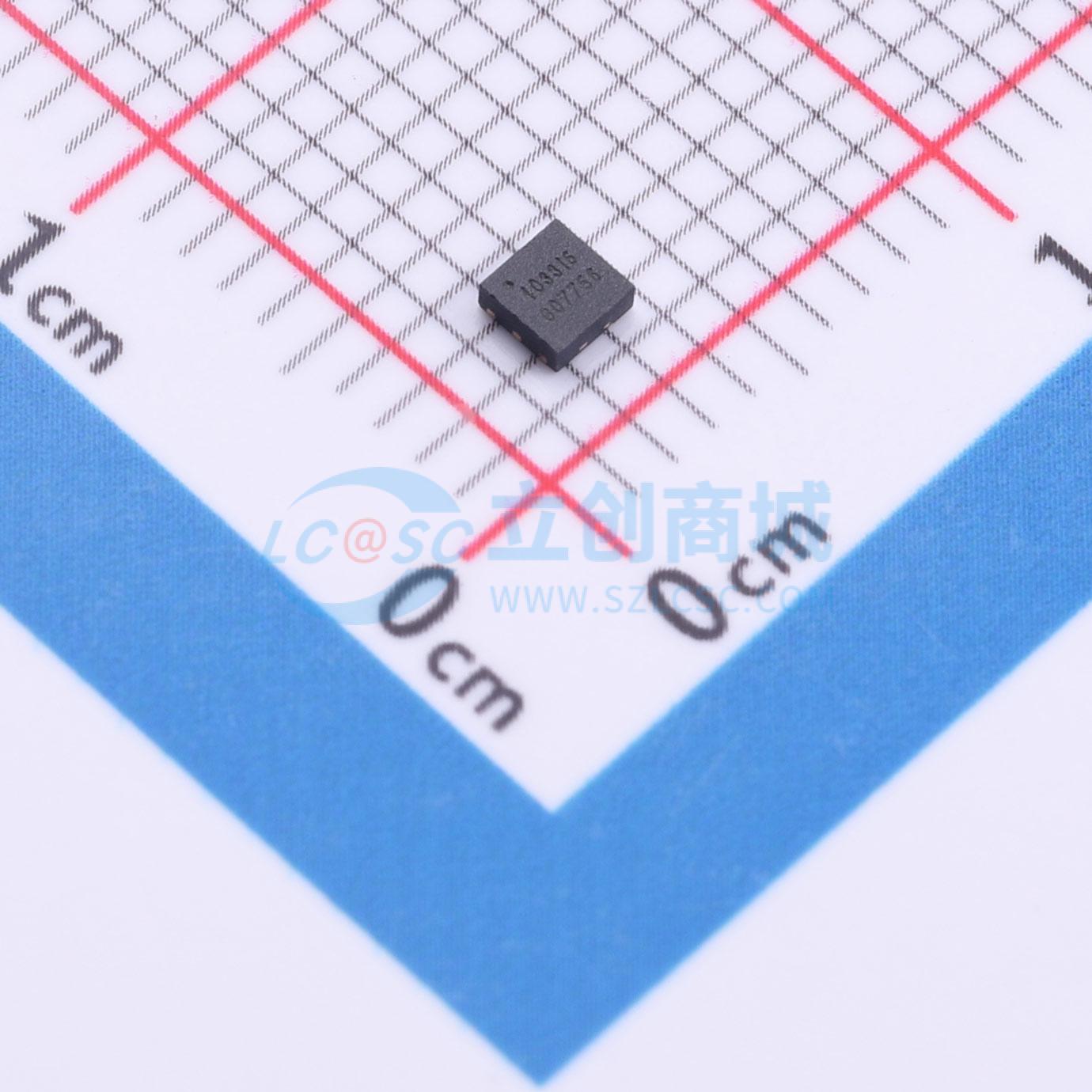

温馨提醒：图片仅供参考，商品以实物为准
YG403316W
40mW 5V HBT Gainblock 10-3000MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低功耗 高增益增益模块
- 品牌名称
- INNOTION(英诺迅)
- 商品型号
- YG403316W
- 商品编号
- C52043259
- 商品封装
- DFN-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.0305克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | - | |
| 增益 | 33dB | |
| 噪声系数 | 4.5dB | |
| 工作电压 | 3V~6V | |
| 工作电流 | 20mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 13.8dBm | |
| 工作温度 | -40℃~+85℃ | |
| 输入回波损耗 | 37.2dB | |
| 输出回波损耗 | - | |
| IP3 | - | |
| 功能特性 | - |
商品概述
该器件是一款低电流、高性能的磷化铟镓/砷化镓异质结双极晶体管单片微波集成电路增益模块放大器，集成了有源偏置网络。该有源偏置网络可在温度和工艺变化范围内提供稳定的电流。该器件内部匹配至50Ω，采用行业标准的DFN 2mm×2mm-6L封装，并内部集成了静电放电保护单元。
商品特性
- 工作频率范围：直流至4GHz
- 平坦增益32dB（直流至2.6GHz，平坦度1dB）
- 在2.0GHz时，1dB压缩点为14dBm
- 器件电流：20mA（当电源电压为5V时）
- 单电源供电
- 内部匹配至50Ω
- 集成有源偏置电路
- 行业标准DFN 2mm×2mm-6L封装
- 所有端口均具备高于1000V人体模型等级的静电放电保护
应用领域
- 工业、科学和医疗频段
- 低噪声下变频器中频放大器
- 全球定位系统/北斗系统
- 通用用途
- 高速宽带数字传输系统的信号放大器
