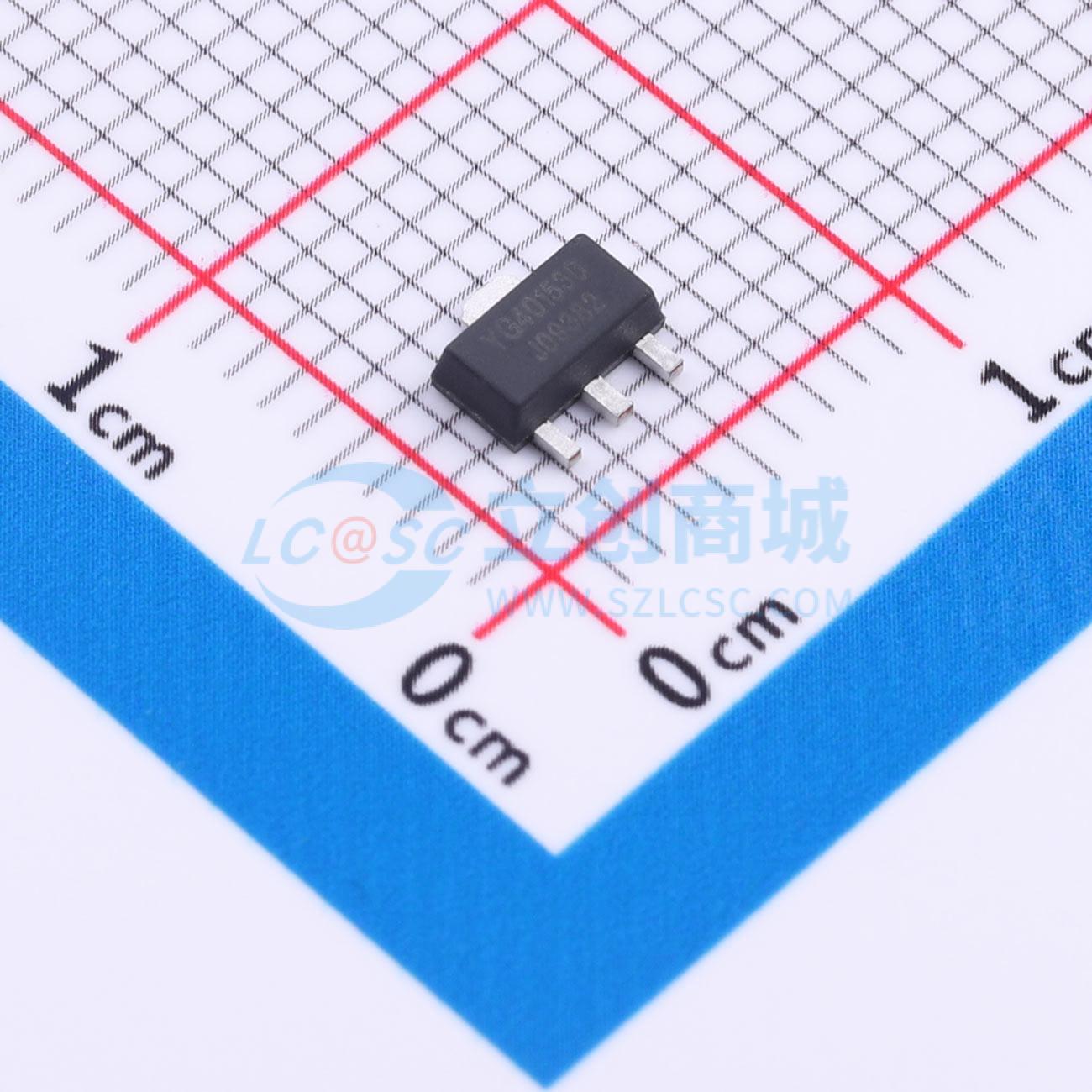

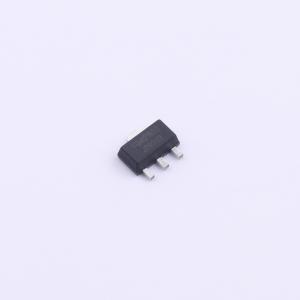

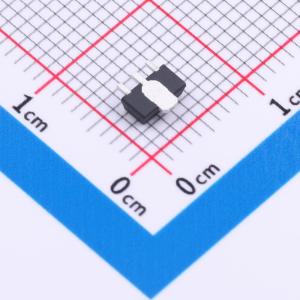

温馨提醒：图片仅供参考，商品以实物为准
YG401530VB
1W 5V HBT Gainblock 10-3000MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1W SOT89高线性增益模块
- 品牌名称
- INNOTION(英诺迅)
- 商品型号
- YG401530VB
- 商品编号
- C52043258
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.0945克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 1MHz~4GHz | |
| 增益 | 13.8dB | |
| 噪声系数 | - | |
| 工作电压 | 3V~6V | |
| 工作电流 | 150mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 30.9dBm | |
| 工作温度 | -40℃~+85℃ | |
| 输入回波损耗 | -17.9dB | |
| 输出回波损耗 | -17dB | |
| IP3 | 45dBm | |
| 功能特性 | - |
商品概述
该器件是一款基于InGaP/GaAs工艺的MMIC线性放大器，专为无线基础设施中的驱动放大器应用而设计，要求具备高线性度、中等功率和高效率。它在宽频率范围内提供高性能。在2000MHz频率下，该器件通常提供13.8dB增益、30.9dBm的1dB压缩点和45dBm的输出三阶截点，静态工作电流为150mA，电源电压为5V。该器件采用行业标准SOT89封装，内部集成ESD保护单元。
商品特性
- 工作频率范围1MHz至2.7GHz
- 典型1dB压缩点输出功率为+30dBm
- 在2000MHz频率下增益为13.8dB
- 典型输出三阶截点为+45dBm
- 典型电源电压5V，在VCB=3.75V时工作电流为160mA
- 所有端口均具备高于1000V HBM的ESD保护
- 采用行业标准SOT89封装
- 集成有源偏置电路，提供线性度和温度补偿
应用领域
- 中继器
- 时分双工/频分双工系统
- 基站高功率放大器
- 全球移动通信系统/码分多址接入/个人通信服务
- 宽带码分多址接入/长期演进技术
