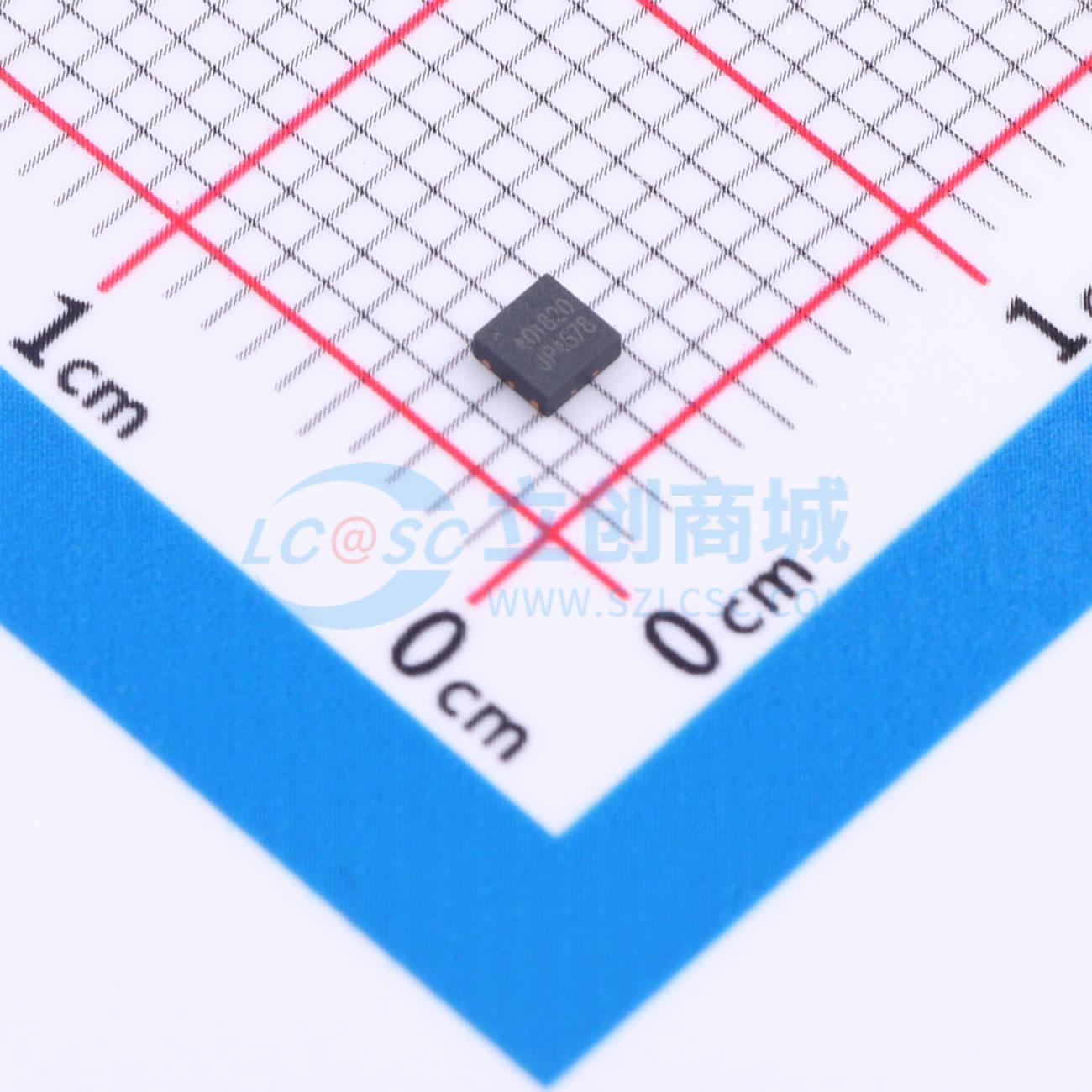

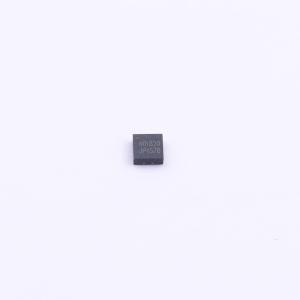

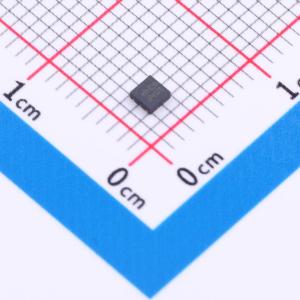

温馨提醒：图片仅供参考，商品以实物为准
YG401820
100mW 5V HBT Gainblock 10-4000MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 100mW 小尺寸通用增益模块
- 品牌名称
- INNOTION(英诺迅)
- 商品型号
- YG401820
- 商品编号
- C52043254
- 商品封装
- DFN-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 50MHz~4GHz | |
| 增益 | 20.5dB | |
| 噪声系数 | 7.8dB | |
| 工作电压 | 5V | |
| 工作电流 | 85mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 20.2dBm | |
| 工作温度 | -40℃~+85℃ | |
| 输入回波损耗 | 24.2dB | |
| 输出回波损耗 | 13.4dB | |
| IP3 | 34.5dBm | |
| 功能特性 | - |
商品概述
YG401820是一款高性能的InGaP/GaAs HBT MMIC增益模块放大器，采用达林顿对配置并集成了有源偏置网络。该有源偏置网络可在温度和工艺变化下提供稳定的电流。YG401820内部匹配至50Ω，其典型偏置条件为单5V电源，与典型的达林顿放大器相比，无需使用降压电阻。该器件采用行业标准的DFN2X2-6L封装，并内部集成了ESD保护单元。
商品特性
- 工作频率范围50MHz至4GHz
- 在1.0GHz频率下提供18dB增益
- 在1.0GHz频率下具有20dBm的P1dB
- 在3.5GHz频率下具有+33.5 dBm的OIP3
- 在2.65GHz频率下具有+34.5 dBm的OIP3
- 在高达4GHz频率下OIP3 ≥+33 dBm
- 单5V电源供电
- 集成有源偏置电路
- 采用行业标准DFN2X2-6L封装
- 所有端口均具备高于1000V HBM的ESD保护
应用领域
- WLAN / WiMAX / WiBro
- GSM / CDMA / PCS
- WCDMA / LTE
- ISM
