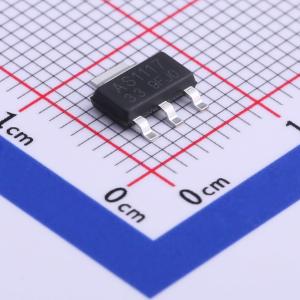

ASPL1117-3.3-DT-R
900mA双极线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ASPL1117 是一系列低压差三端稳压器，在 0.9A 负载电流下压差为 1.3V。与竞品的 5mA 相比，ASPL1117 的待机电流极低，仅为 2mA。除了输出电压（Vout）为 1.2V、1.5V、1.8V、2.5V、3.3V 和 5.0V 的固定版本外，ASPL1117 还有一个可调版本，仅需两个外部电阻即可提供 1.25V 至 5.0V 的输出电压
- 品牌名称
- ASDsemi(安森德)
- 商品型号
- ASPL1117-3.3-DT-R
- 商品编号
- C520553
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.282克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 24V | |
| 输出电压 | 3.3V | |
| 输出电流 | 900mA | |
| 电源纹波抑制比(PSRR) | 65dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.3V@(0.9A) | |
| 静态电流(Iq) | 28uA | |
| 特性 | 热关断；过流保护 | |
| 工作温度 | -20℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
ASPL1117是一系列低压差三端稳压器，在0.9A负载电流下压差为1.3V。与竞品的5mA相比，ASPL1117的待机电流极低，仅为2mA。 除了固定输出电压版本（Vout = 1.2V、1.5V、1.8V、2.5V、3.3V和5.0V）外，ASPL1117还有可调版本，只需两个外部电阻即可提供1.25至5.0V的输出电压。 ASPL1117具备热关断和限流功能，以确保芯片和电源系统的稳定性。它采用微调技术，保证输出电压精度在2%以内。其他输出电压精度可按需定制，如1%。ASPL1117采用SOT - 223功率封装。
商品特性
- 最大输出电流为900mA
- 工作输入电压范围：最大24V
- 线性调整率：0.03%/V（典型值）
- 待机电流：2mA（典型值）
- 负载调整率：0.2% /A（典型值）
- 环境温度：-20°C ~ 85°C
应用领域
- 显卡
- 液晶显示器和液晶电视
- DVD解码板
- ADSL调制解调器
- 无线局域网
- 开关电源后置稳压器
