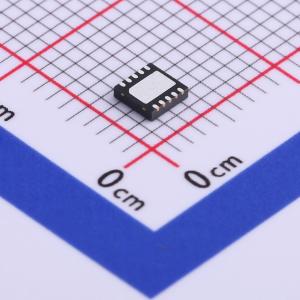

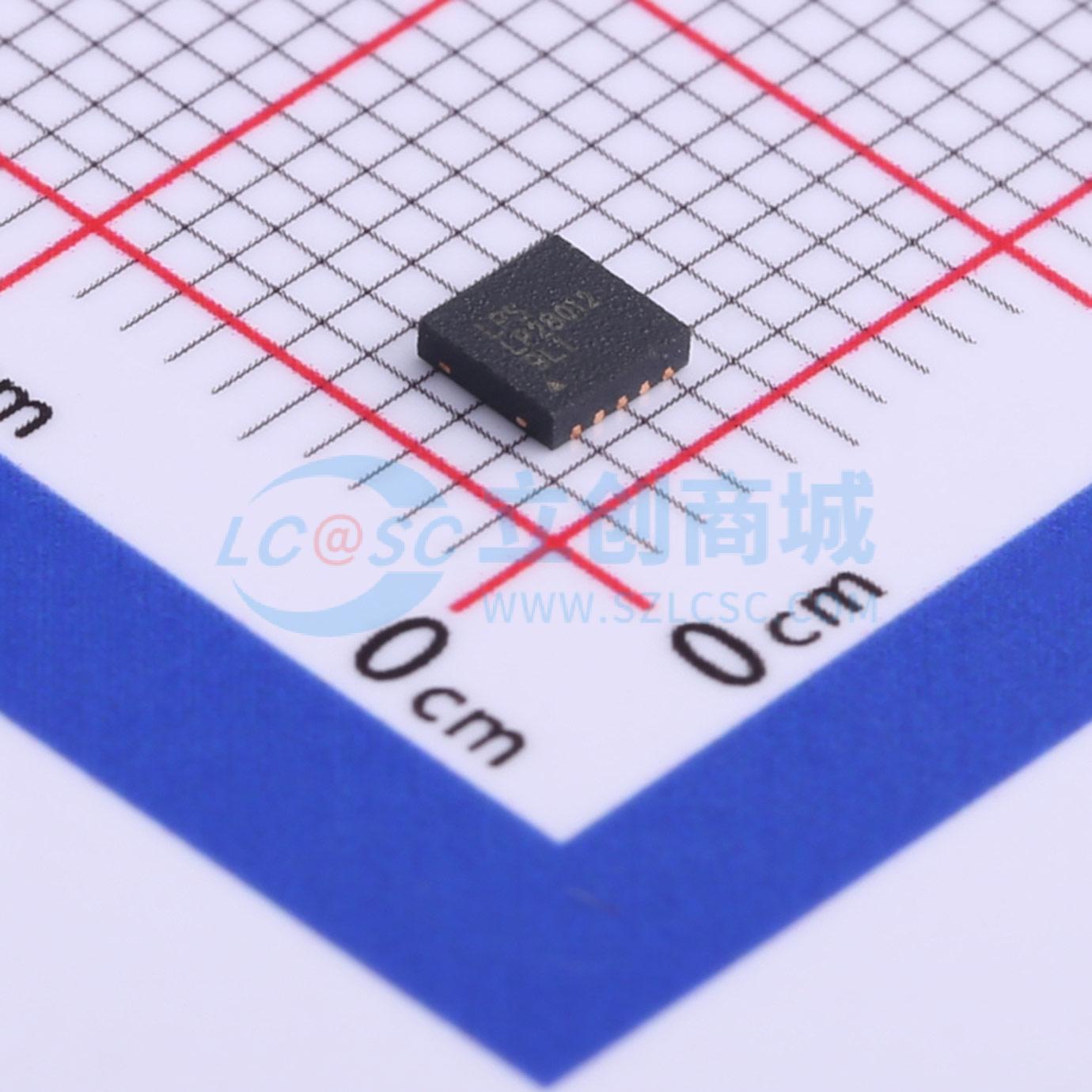

LP28012QVF
停产 LP28012QVF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP28012QVF
- 商品编号
- C517138
- 商品封装
- TDFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.074克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 2.65V~7V | |
| 最大充电电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 充电饱和电压 | 4.2V | |
| 电池类型 | - | |
| 电池节数 | 1 |
商品概述
LP28012是一款用于单节锂离子电池的完整恒流/恒压线性充电器。其TDFN - 10封装和较少的外部元件数量，使LP28012非常适合便携式应用。由于采用内部MOSFET架构，无需外部检测电阻，也不需要阻塞二极管。热反馈可调节充电电流，以在高功率运行或高环境温度期间限制芯片温度。充电电压固定为4.2V/4.35V，充电电流可通过单个电阻从外部进行ISET设定。当达到最终浮充电压后，充电电流降至ISET设定值的1/10时，LP28012会自动终止充电周期。 当移除输入电源时，LP28012会自动进入低电流状态，使电池漏电流降至小于1µA。 其他特性包括充电电流监测、欠压锁定、自动再充电以及一个状态引脚，用于指示充电终止和输入电压的存在。
商品特性
- 极低功耗
- 短路保护
- 可编程充电电流高达1200mA
- 无需MOSFET、检测电阻或阻塞二极管
- 具备热调节功能的恒流/恒压操作，可在无过热风险的情况下最大化充电速率
- 关断状态下漏电流为1µA
- 用于LED或系统接口的排水充电电流热调节状态输出
- 指示充电和故障状态
- 采用TDFN - 10封装
- 符合RoHS标准且100%无铅（Pb）
应用领域
- 便携式媒体播放器
- 游戏移动电源
- 个人数字助理（PDA）/移动互联网设备（MID）
- 蓝牙应用
