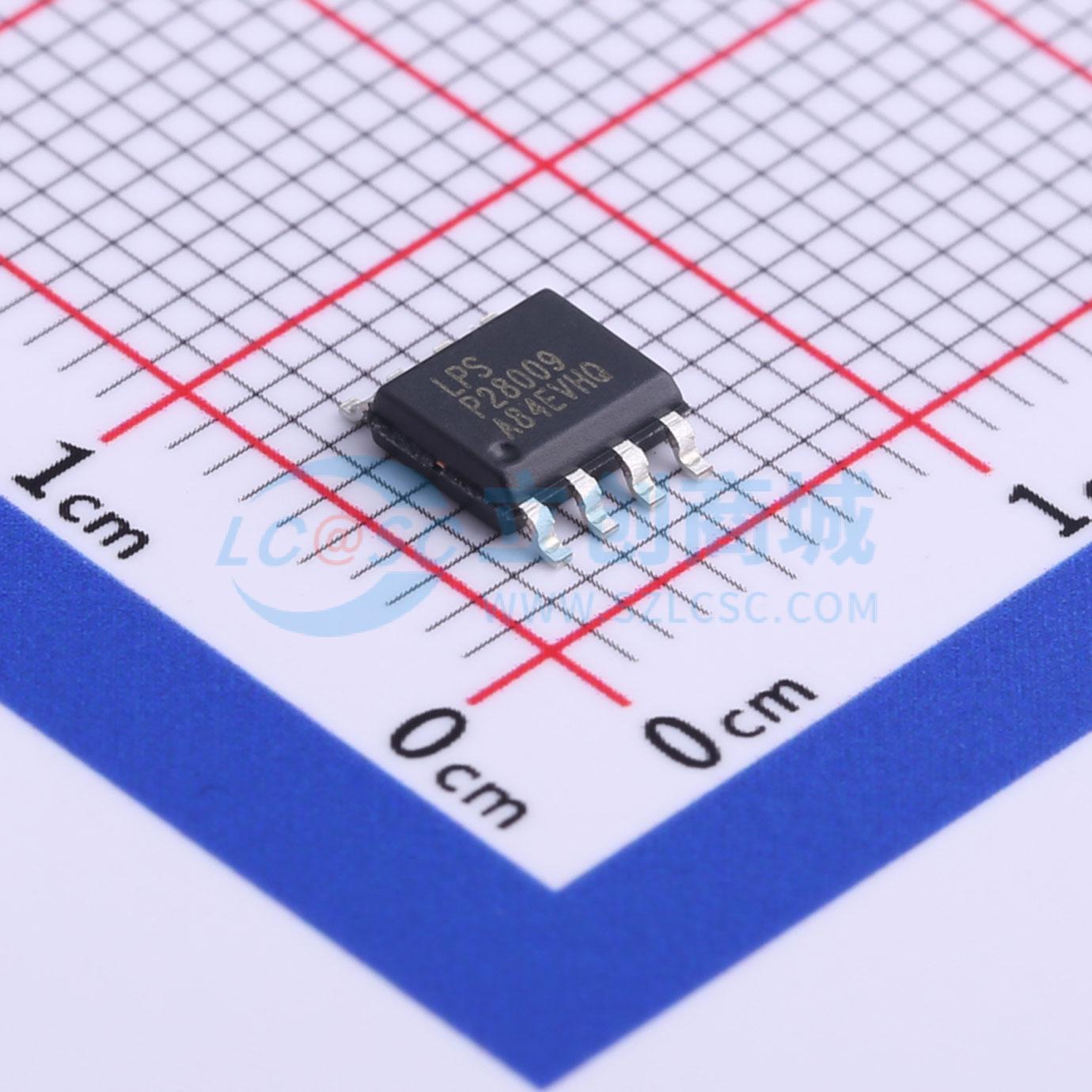

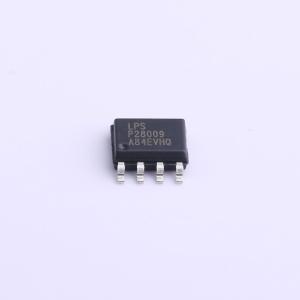

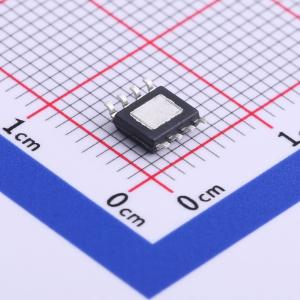

温馨提醒：图片仅供参考，商品以实物为准
LP28009-84SPF
停产 单节和双节锂离子电池充电IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP28009是一款高度集成的低成本单节和双节锂离子电池充电IC，非常适合便携式应用。LP28009可由交流适配器供电。当移除交流适配器时，LP28009进入睡眠模式
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP28009-84SPF
- 商品编号
- C516988
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.153克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 9V~13.5V | |
| 最大充电电流 | 1.2A | |
| 充电饱和电压 | 8.4V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1~2 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 190uA |
商品概述
LP28009是一款高度集成的低成本单节和双节锂离子电池充电IC，非常适合便携式应用。LP28009可由交流适配器供电。当移除交流适配器时，LP28009进入睡眠模式。LP28009采用包含预充模式、快充模式和恒压模式的控制算法优化充电任务。当充电电流降至预设阈值以下时，充电任务终止。通过外部电阻，交流适配器充电电流可编程至最高1.2A。内部热反馈电路可调节管芯温度，以在所有环境温度下优化充电速率。LP28009的交流适配器最高额定电压为18V。其他特性包括欠压保护、交流适配器电源过压保护和电池温度监测。
商品特性
- 交流适配器最高额定电压18V
- 内部集成P沟道MOSFET
- 交流适配器电源正常状态指示
- 充电状态指示
- 欠压保护
- 过压保护
- 自动再充电功能
- 电池温度监测
- 小型8引脚SOP(EP)封装
- 热反馈优化充电速率
- 符合ROHS标准且100%无铅
应用领域
- 便携式媒体播放器/MP3播放器
- 手机和智能手机
- 个人数字助理/数码相机
- 蓝牙应用
