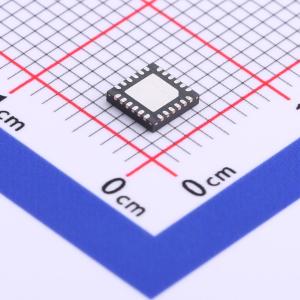

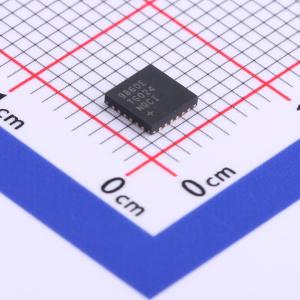

温馨提醒：图片仅供参考，商品以实物为准
MAX9860ETG+T
16位单声道音频语音编解码器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗、语音频段、单声道音频编解码器，提供完整的无线语音耳机和其他单声道音频设备解决方案。
- 商品型号
- MAX9860ETG+T
- 商品编号
- C516787
- 商品封装
- TQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.161克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频接口芯片 | |
| 类型 | 编解码器 | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 采样率 | 8kHz~48kHz | |
| 工作电压 | 1.7V~1.9V；1.7V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
MAX9860 是一款低功耗、语音频段、单声道音频编解码器，旨在为无线语音耳机和其他单声道语音音频设备提供完整的音频解决方案。MAX9860 使用片上桥接负载单声道耳机放大器，在单 1.8V 电源供电时，可向 32Ω 耳机输出 30mW 功率。极低的功耗使其成为电池供电应用的理想选择。 MAX9860 的灵活时钟电路利用 10MHz 至 60MHz 的常见系统时钟频率，无需外部 PLL 和多个晶体振荡器。ADC 和 DAC 在同步或异步操作模式下均支持 8kHz 至 48kHz 的采样率，同时支持主时钟和从时钟两种时序模式。 两个差分麦克风输入配备用户可编程前置放大器和可编程增益放大器。具有可选启动/释放时间和信号阈值的自动增益控制可实现最大动态范围。具有可选阈值的噪声门可在无信号时使通道静音。DAC 和 ADC 数字滤波器可为带外信号提供全衰减，同时还具备一个 5 阶符合 GSM 标准的数字高通滤波器。数字侧音混音器可将麦克风/ADC 信号反馈至 DAC/耳机输出。 串行 DAC 和 ADC 数据通过灵活的数字 I2S 兼容接口传输，该接口也支持 TDM 模式。模式设置、音量控制和关断功能通过两线 I2C 兼容接口进行编程。 MAX9860 在 -40℃ 至 +85℃ 的扩展温度范围内完全达标，采用 4mm x 4mm、24 引脚薄型 QFN 封装。
商品特性
- 单 1.8V 电源供电
- 带 217Hz（GSM）陷波的数字高通椭圆滤波器
- 单声道 30mW BTL 耳机放大器
- 双低噪声麦克风输入
- 自动麦克风增益控制和噪声门
- 90dB DAC 动态范围（fs = 48kHz）
- 81dB ADC 动态范围（fs = 48kHz）
- 支持 10MHz 至 60MHz 的主时钟频率
- 支持 8kHz 至 48kHz 的采样率
- 灵活的数字音频接口
- 无咔嗒声/噗噗声操作
- 两线 I2C 兼容控制接口
- 采用 24 引脚、4mm x 4mm x 0.8mm 薄型 QFN 封装
应用领域
- 音频耳机
- 便携式导航设备
- 移动电话
- 智能手机
- VoIP 电话
- 音频配件
