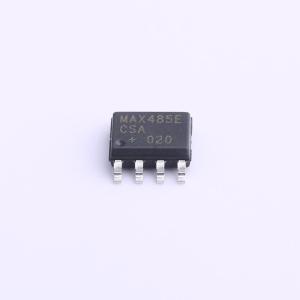

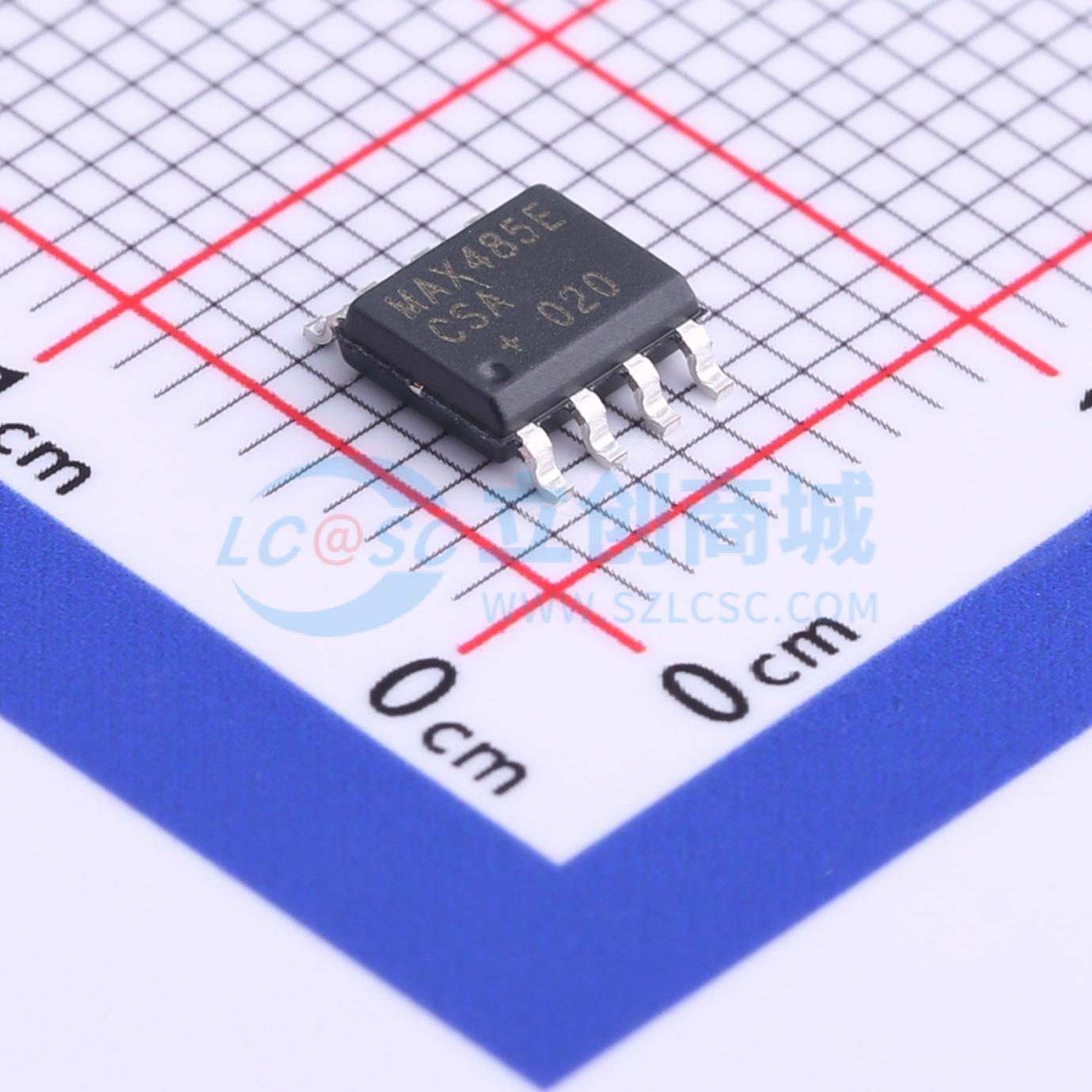

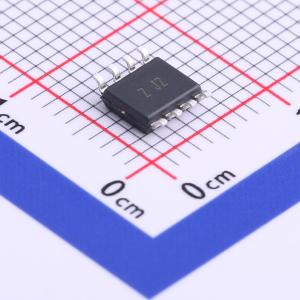

MAX485ECSA+T
±15kV ESD保护，限斜率，低功耗RS-485/RS-422收发器
- 描述
- 低功耗、限斜率的RS-485/RS-422收发器，具有±15kV ESD保护。
- 商品型号
- MAX485ECSA+T
- 商品编号
- C516780
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.217克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | 2.5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 32 | |
| 静电保护 | ±15kV | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 300uA | |
| 通讯模式 | 半双工 |
商品概述
MAX481E、MAX483E、MAX485E、MAX487E – MAX491E 和 MAX1487E 是适用于恶劣环境中 RS-485 和 RS-422 通信的低功耗收发器。每个驱动器输出和接收器输入都能承受 ±15kV 静电放电 (ESD) 冲击，且不会发生闩锁。这些器件包含一个驱动器和一个接收器。MAX483E、MAX487E、MAX488E 和 MAX489E 采用了压摆率受限的驱动器，可最大程度减少电磁干扰 (EMI)，并降低因电缆端接不当引起的反射，从而实现高达 250kbps 的无差错数据传输。MAX481E、MAX485E、MAX490E、MAX491E 和 MAX1487E 的驱动器压摆率不受限制，可实现高达 2.5Mbps 的数据传输。 这些收发器在空载或驱动器禁用且满载时，电源电流低至 120μA。此外，MAX481E、MAX483E 和 MAX487E 具有低电流关断模式，此时功耗仅为 0.5μA。所有器件均采用单 +5V 电源供电。 驱动器具有短路电流限制功能，并通过热关断电路防止功耗过大，该电路可将其输出置于高阻抗状态。接收器输入具有故障保护功能，若输入开路，可保证输出逻辑高电平。 MAX487E 和 MAX1487E 采用四分之一单位负载接收器输入阻抗，允许总线上连接多达 128 个收发器。MAX488E – MAX491E 专为全双工通信设计，而 MAX481E、MAX483E、MAX485E、MAX487E 和 MAX1487E 则适用于半双工应用。对于对 ESD 不敏感的应用，请参考引脚和功能兼容的 MAX481、MAX483、MAX485、MAX487 – MAX491 和 MAX1487。
应用领域
- 低功耗 RS-485 收发器
- 低功耗 RS-422 收发器
- 电平转换器
- 适用于 EMI 敏感应用的收发器
- 工业控制局域网
