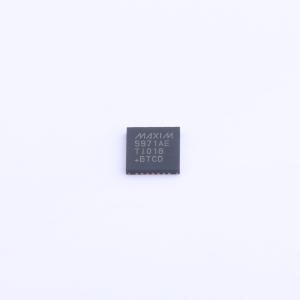

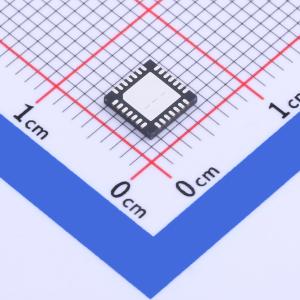

温馨提醒：图片仅供参考，商品以实物为准
MAX5971AETI+T
单端口 40W IEEE 802.3af/at PSE集成MOSFET的控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单端口、40W、IEEE 802.3af/at PSE控制器，内置MOSFET、40W、单端口、IEEE 802.3af/at兼容PSE控制器，集成0.5Ω功率MOSFET和检流电阻
- 商品型号
- MAX5971AETI+T
- 商品编号
- C516782
- 商品封装
- QFN-28-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.094克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网供电(PoE)控制器 | |
| 类型 | 供电设备(PSE) | |
| 最大功率 | 40W |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ |
商品概述
MAX5971A是一款单端口电源设备(PSE)电源控制器，设计用于符合IEEE 802.3af/at标准的PSE。该设备提供受电设备(PD)发现、分类、电流限制以及直流和交流负载断开检测功能。MAX5971A可以自动运行，无需任何软件编程，并集成了功率MOSFET和检测电阻。该设备还支持新的Class 5和2-event分类，以检测和分类高功率PD。MAX5971A能够为单个端口（启用Class 5）提供高达40W的功率，并且仍然能够对传统PD进行高电容检测。
MAX5971A提供了输入欠压锁定(UVLO)、输入过压锁定、过温检测、启动时输出电压斜率限制以及LED状态指示。
MAX5971A采用节省空间的28引脚TQFN（5 mm x 5 mm）封装，适用于扩展温度范围（-40°C至+85°C）。
应用领域
- 单端口PSE终端应用
- 单端口PSE电源注入器（中跨应用）
- 交换机/路由器
- 工业自动化设备
- 无线局域网接入点/WiMAX基站
