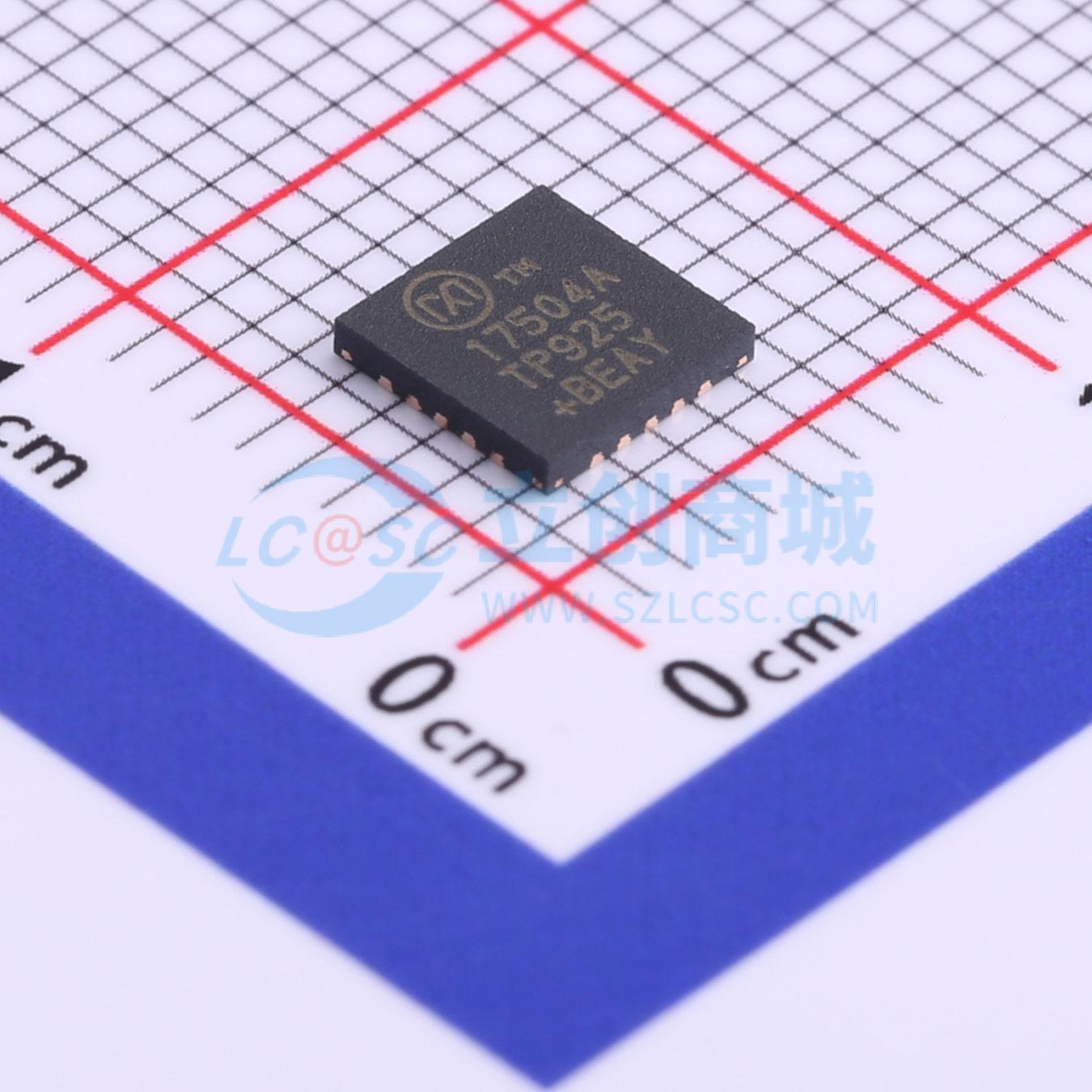

MAX17504ATP+T
4.5V-60V, 3.5A, 高效同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX17504是一款高效、高压、同步整流的降压DC-DC转换器,具有双集成MOSFET,可在4.5V至60V的输入电压范围内工作,最大输出电流为3.5A,输出电压范围为0.9V至90% VIn。内置补偿功能,无需外部组件,反馈调节精度为±1.1%。采用20引脚5mm x 5mm TQFN封装。
- 商品型号
- MAX17504ATP+T
- 商品编号
- C516781
- 商品封装
- QFN-20-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.145克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | - | |
| 输出电流 | 3.5A | |
| 开关频率 | 100kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 118uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MAX17504/MAX17504S是一款高效、高压、同步整流降压转换器,集成双MOSFET,输入电压范围为4.5V至60V。它可提供高达3.5A的电流,输出电压范围为0.9V至输入电压的90%。内置的全输出电压范围补偿功能无需外部元件。在-40℃至+125℃温度范围内,反馈(FB)调节精度为±1.1%。该器件采用紧凑的(5mm x 5mm)TQFN无铅(Pb)封装,带有外露焊盘,还提供仿真模型。
商品特性
- 无需外部元件,降低总体成本
- 无肖特基同步操作,实现高效率并降低成本
- 内部补偿,确保在任何输出电压下稳定运行
- 全陶瓷电容解决方案:仅需八个外部元件,实现超紧凑布局
- 减少需库存的DC-DC稳压器数量
- 宽输入电压范围:4.5V至60V
- 输出电压范围:0.9V至输入电压的90%
- 在全温度范围内可提供高达3.5A的电流
- 频率可调范围为100kHz至2.2MHz,支持外部同步
- MAX17504S允许更高的工作频率
- 采用20引脚、5mm x 5mm TQFN封装
- 降低功耗
- 峰值效率>90%
- 具备PFM和DCM模式,轻载效率高
- 关断电流=2.8μA(典型值)
- 可靠运行
- 具备打嗝模式电流限制和自动重试启动功能
- 内置输出电压监控功能(漏极开路RESET引脚)
- 电阻可编程的EN/UVLO阈值
- 可调节软启动和预偏置上电功能
- 工业级宽环境工作温度范围:-40℃至+125℃/结温范围:-40℃至+150℃
应用领域
- 工业电源
- 分布式电源调节
- 基站电源
- 墙式变压器调节
- 高压单板系统
- 通用负载点应用
