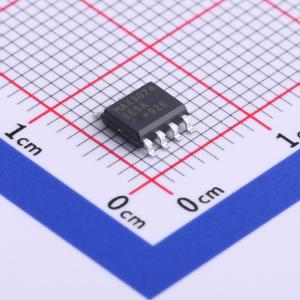

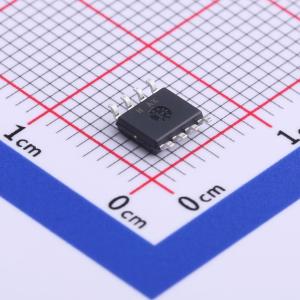

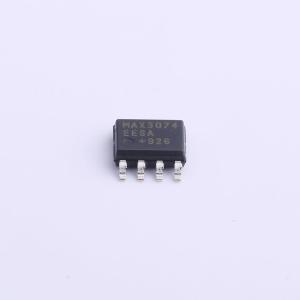

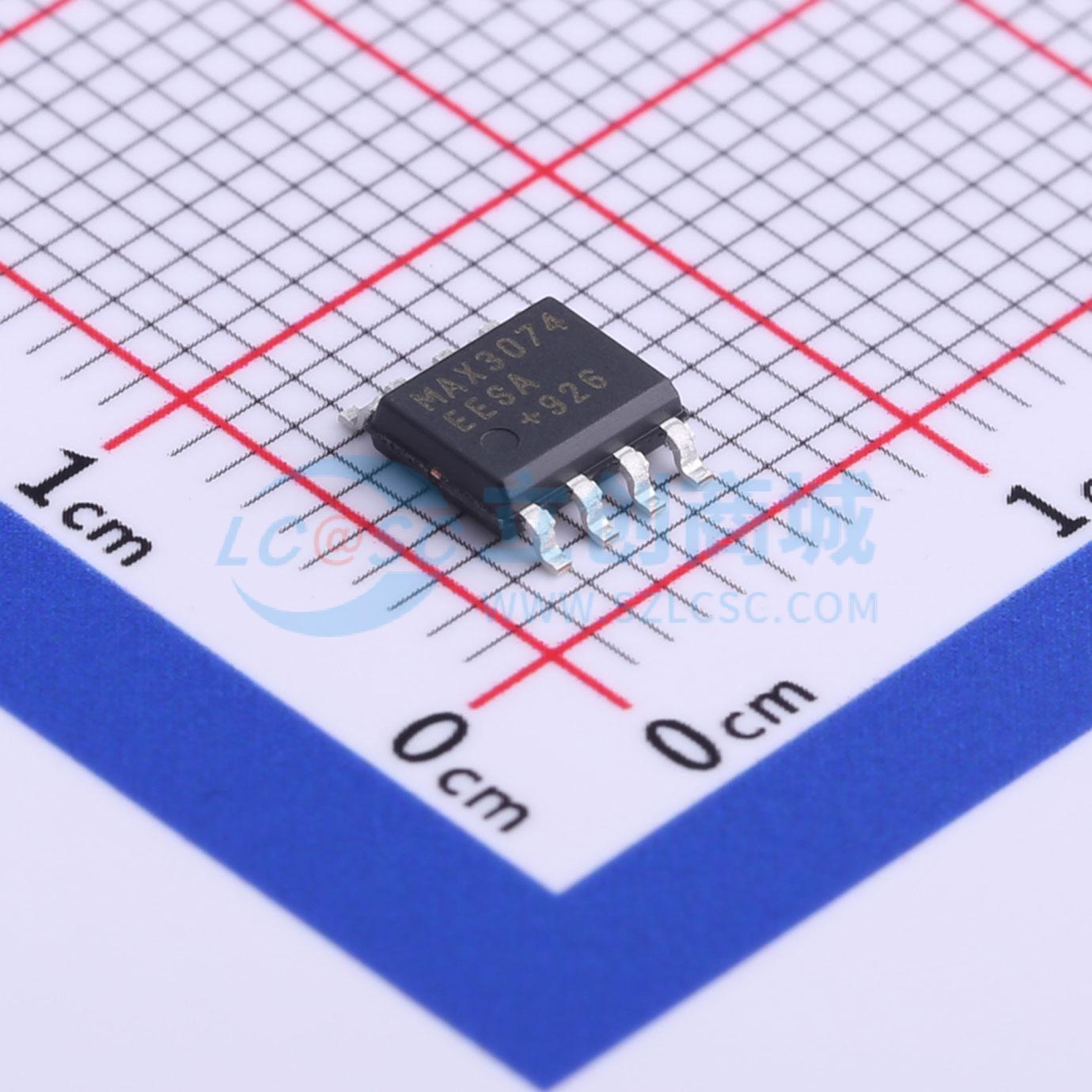

MAX3074EESA+T
MAX3074EESA+T
- 描述
- +3.3V、±15kVESD保护、失效保护、热插拔、RS-485/RS-422收发器
- 商品型号
- MAX3074EESA+T
- 商品编号
- C518979
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.153克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V | |
| 数据速率 | 500Kbps | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ |
商品概述
MAX3070E–MAX3079E是3.3V、±15kV ESD保护的RS - 485/RS - 422收发器，具有一个驱动器和一个接收器。这些器件包含故障安全电路，当接收器输入开路或短路时，可保证接收器输出逻辑高电平。若终端总线上的所有发送器均被禁用（高阻抗），接收器将输出逻辑高电平。这些器件具备热插拔功能，可消除上电或热插拔期间总线上的误转换。 MAX3070E/MAX3071E/MAX3072E采用降低压摆率的驱动器，可最大程度减少EMI，并减少因电缆端接不当引起的反射，支持高达250kbps的无差错数据传输。MAX3073E/MAX3074E/MAX3075E同样采用压摆率受限的驱动器，但允许高达500kbps的传输速度。MAX3076E/MAX3077E/MAX3078E的驱动器压摆率不受限制，可实现高达16Mbps的传输速度。MAX3079E的压摆率可通过引脚选择，支持250kbps、500kbps和16Mbps。 MAX3072E/MAX3075E/MAX3078E适用于半双工通信，而MAX3070E/MAX3071E/MAX3073E/MAX3074E/MAX3076E/MAX3077E适用于全双工通信。MAX3079E可选择半双工或全双工操作，还可通过独立引脚对接收器和发送器的输出相位进行独立编程。 MAX3070E–MAX3079E收发器在空载或驱动器禁用且满载时，电源电流为800μA。所有器件的接收器输入阻抗为1/8单位负载，允许总线上连接多达256个收发器。
商品特性
- 保护功能确保可靠性能
- I/O引脚具备±15KV人体模型ESD保护
- 在保持与EIA/TIA - 485兼容的同时，实现真正的故障安全接收器
- 增强的压摆率限制功能，便于实现无差错数据传输（MAX3070E - MAX3075E/MAX3079E）
- DE和RE引脚采用热插拔输入结构
- 灵活的特性集，便于设计
- 引脚可选的全/半双工操作（MAX3079E）
- 相位控制功能，可纠正双绞线反转问题（MAX3079E）
- 允许总线上连接多达256个收发器
- 提供行业标准的SO和DIP封装
- 具备10μA关断电流模式，可节省功耗（MAX3071E/MAX3074E/MAX3077E除外）
应用领域
- 照明系统
- 工业控制
- 电信
- 安全系统仪器
