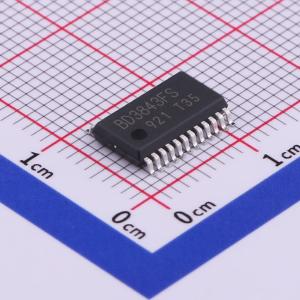

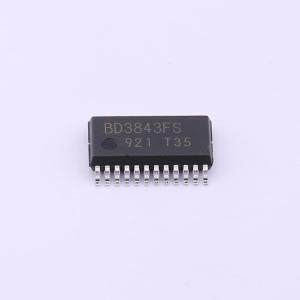

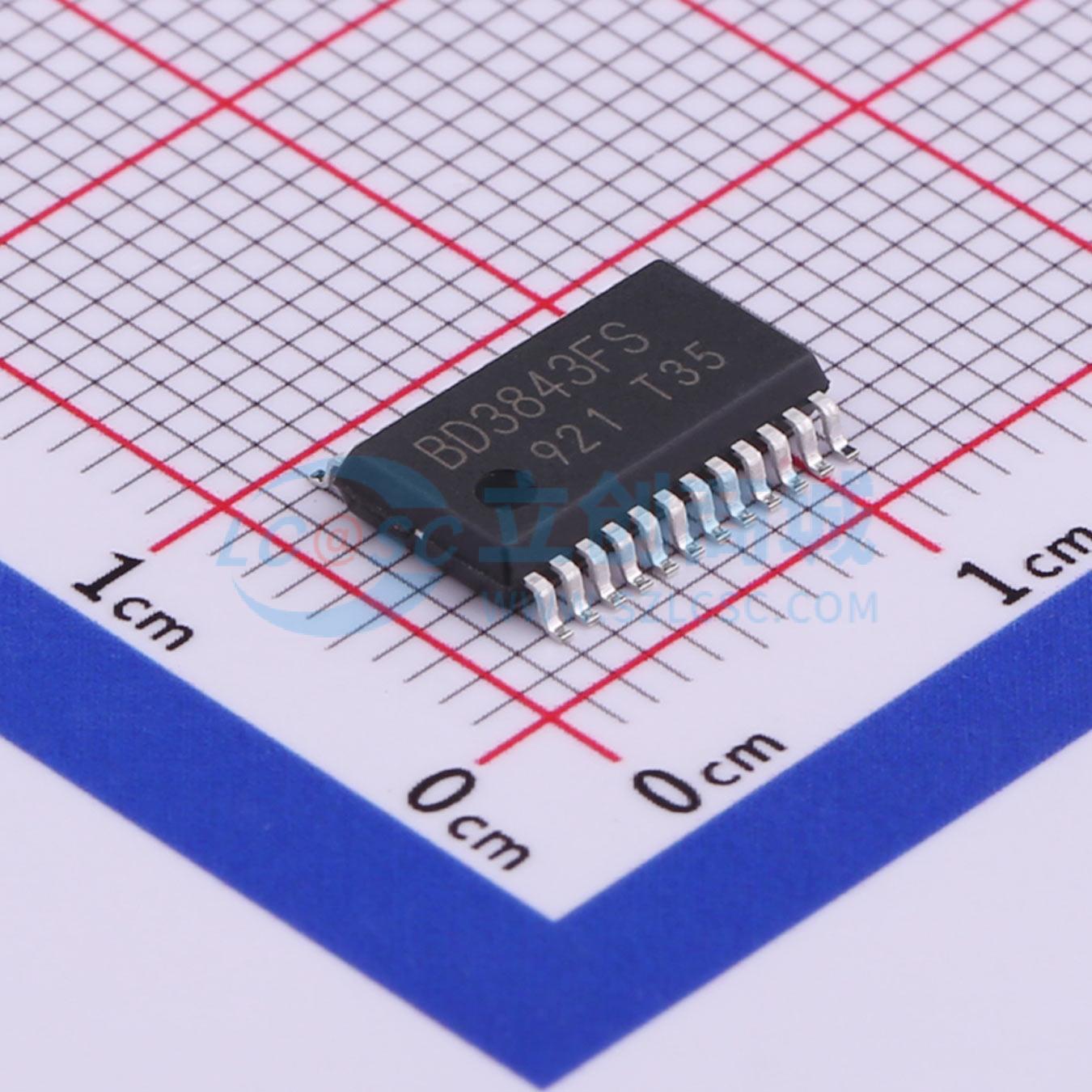

BD3843FS-E2
BD3843FS-E2
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD3843FS-E2
- 商品编号
- C518963
- 商品封装
- SSOP-24-5.4mm
- 包装方式
- 编带
- 商品毛重
- 0.431克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4V~7.3V；8V~14.6V；-7.3V~-4V |
商品概述
BD3843FS是一款功能切换IC，具有两个6通道输入（BD3841FS为9通道）。它可以独立控制两个系统的输出：2通道REC输出（BD3841FS为3通道）和1通道线路输出。因此，它可用于第二房间娱乐和第二信号源录制。BD3843FS在通道和选择器之间具有出色的串扰特性。通过基本的版图布局实现了低失真和低噪声。
商品特性
- 支持双房间娱乐/双信号源录制。
- 可通过串行控制总线同时控制6通道音量LSI BD3813KS/BD3815KS。
- 可通过串行控制总线同时控制7通道音量LSI BD3816K1、BD3817KS与BD3843FS。
- 通过组合两片芯片（BD3843FS和BD3841FS）可实现14通道输入。
- 通过基本版图布局实现出色的通道间串扰特性。
- 内置缓冲放大器。
- 2线串行控制总线（支持3.3V和5V）。
- 支持单电源和双电源供电。
应用领域
- AV接收器
- 家庭影院系统
- 迷你音频系统
- 电视机
