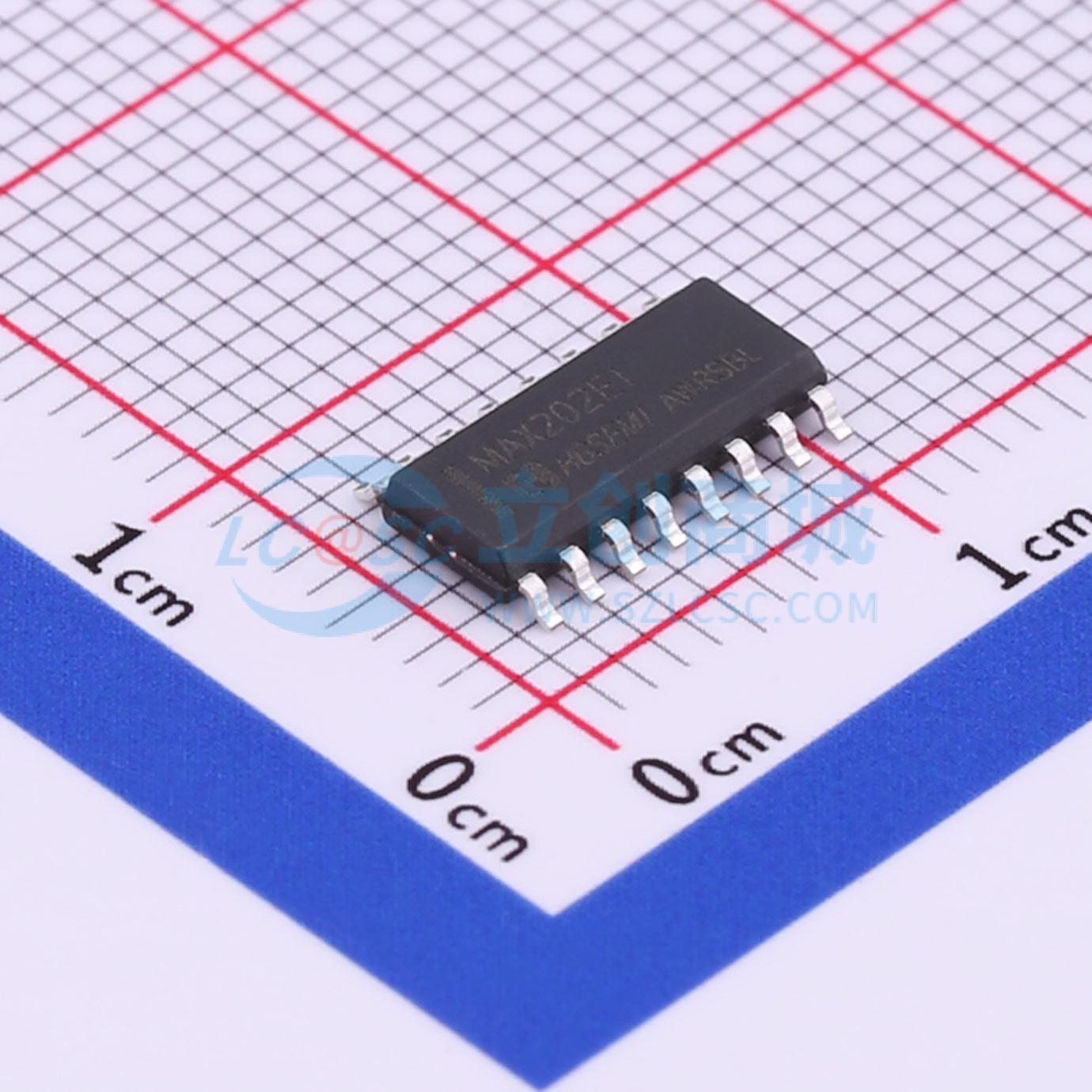

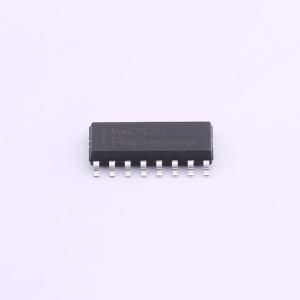

温馨提醒：图片仅供参考，商品以实物为准
MAX202EIM/TR
5V双路RS-232线路驱动器/接收器，具有±15-kV ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MAX202设备包括两个线路驱动器、两个线路接收器和一个双电荷泵电路，具有±15-kV ESD保护。该设备符合TIA/EIA-232-F标准，并提供异步通信的电气接口。它可以在单个5-V电源下工作，数据信号速率高达120 kbit/s。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- MAX202EIM/TR
- 商品编号
- C519090
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.332克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 120Kbps | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 8mA | |
| 功能特性 | - |
商品概述
MAX202器件包含两个线路驱动器、两个线路接收器以及一个双电荷泵电路，提供引脚间（串行端口连接引脚，包括GND）±15-kV ESD保护。该器件满足TIA/EIA-232-F标准要求，在异步通信控制器与串行端口连接器之间提供电气接口。电荷泵和四个小型外部电容支持单5-V电源供电。该器件支持高达120 kbit/s的数据信号速率，以及最高30-V/μs的驱动器输出压摆率。
商品特性
- RS-232总线引脚提供±15kV ESD保护（人体模型）
- 满足或超越TIA/EIA-232-F和ITU v.28标准要求
- 采用5V VCC电源供电
- 工作速率最高120 kbit/s
- 外部电容：4×0.1μF
- 抗闩锁性能超过JESD 78, Class II规定的100mA
应用领域
- 电池供电系统
- 个人数字助理
- 笔记本电脑
- 掌上电脑
- 手持设备
