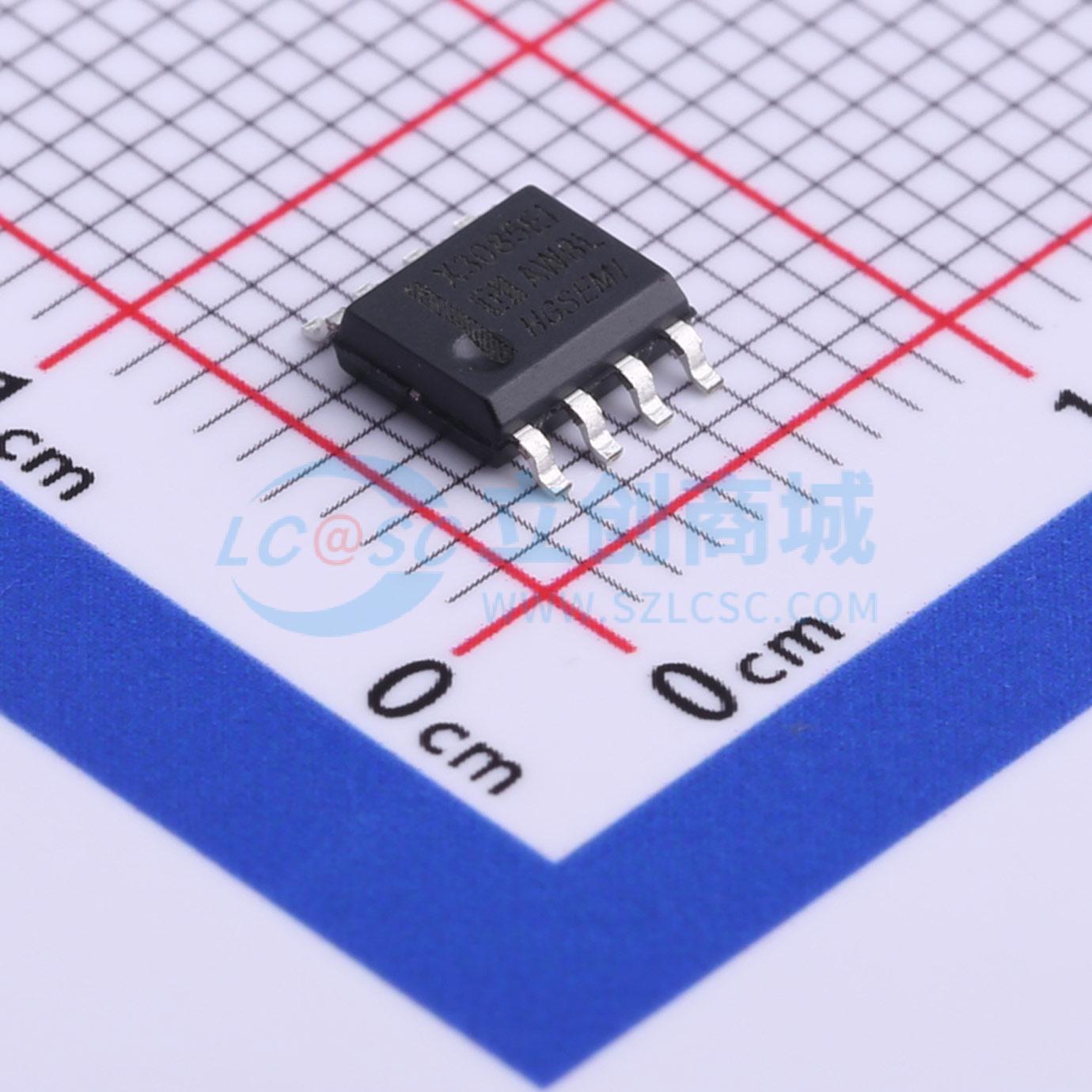

温馨提醒：图片仅供参考，商品以实物为准
MAX3085EIM/TR
MAX3080-MAX3089高速故障安全RS-485/RS-422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MAX3080-MAX3089系列是具有故障安全功能的高速RS-485/RS-422收发器，包含一个驱动器和一个接收器。这些器件具有故障安全电路，在接收器输入开路或短路时保证逻辑高输出。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- MAX3085EIM/TR
- 商品编号
- C519081
- 商品封装
- SOP-8
- 包装方式
- -
- 商品毛重
- 0.239克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 375uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护 |
商品概述
MAX3080E至MAX3088E是采用+5.0V供电、具备±16kV ESD保护的RS-485/RS-422收发器。该系列器件集成了失效保护电路，当接收器输入开路或短路，或者连接在终端匹配总线上的所有发送器均被禁用时，接收器输出将保持逻辑高电平。全系列产品均支持热插拔功能，可在上电或热插入操作时消除总线上的故障瞬变信号。该系列驱动器提供较大的输出电压摆幅（在54欧姆负载下超过2.1V），从而确保更高的噪声容限。MAX3080E至MAX3085E采用低摆率驱动器，有助于减小电磁干扰和因电缆终端匹配不当引起的信号反射，支持高达500kbps的无差错数据传输。MAX3086E、MAX3087E和MAX3088E的驱动器摆率不受限制，可实现高达16Mbps的数据传输速率。MAX3082E、MAX3085E和MAX3088E适用于半双工通信；MAX3080E、MAX3081E、MAX3083E、MAX3084E、MAX3086E和MAX3087E适用于全双工通信。所有器件的接收器具有1/8单位负载的输入阻抗，允许在总线上挂接多达256个收发器。MAX3081E、MAX3082E、MAX3084E、MAX3085E、MAX3087E和MAX3088E提供DIP-8、SOP-8和MSOP-8封装；MAX3080E、MAX3083E和MAX3086E提供DIP-14、SOP-14和TSSOP-14封装。该系列器件提供商用级和工业级温度范围选项。
商品特性
- 真正的失效保护接收器，低功耗关断模式（MAX3081E、MAX3084E、MAX3087E除外）
- DE与RE（上划线）引脚采用热插拔输入结构
- +5.0V工作电压，总线允许挂接多达256个收发器，具有摆率限制功能以支持无差错数据传输（MAX3086E、MAX3087E、MAX3088E除外）
- I/O端口采用增强型ESD保护（±16kV IEC 61000-4-2模型）
- 可直接替代MAX13080E至88E系列以及SN65HVD3085和SN75HVD3085系列
应用领域
- RS-422/RS-485通信
- 数字电表与水表
- 工业控制
- 嵌入式电脑与外设
- 路由器和交换机
