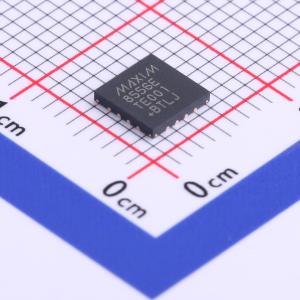

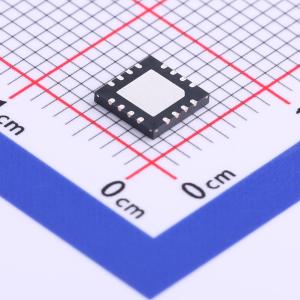

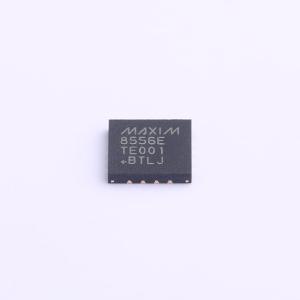

MAX8556ETE+T

4A 超低输入电压 LDO 稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX8556/MAX8557低压差线性稳压器可在低至1.425V的输入电压下工作，能够提供高达4A的连续输出电流，典型压差仅为100mV。输出电压可在0.5V至VIN - 0.2V范围内调节。MAX8556/MAX8557采用内部P沟道MOSFET传输晶体管设计，典型电源电流低至800μA，且与负载电流和压差无关
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX8556ETE+T
商品编号: C516779
商品封装: TQFN-16-EP(5x5)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

MAX8556/MAX8557低压差线性稳压器可在低至1.425V的输入电压下工作，能够提供高达4A的连续输出电流，典型压差仅为100mV。输出电压可在0.5V至VIN - 0.2V范围内调节。 MAX8556/MAX8557采用内部P沟道MOSFET传输晶体管设计，典型电源电流低至800μA，且与负载电流和压差无关。使用P沟道MOSFET无需额外的外部电源或嘈杂的内部电荷泵。其他特性包括逻辑控制关断模式、内置软启动、带折返式限流的短路保护和热过载保护。MAX8556具有POK输出，当稳压器输出处于其标称输出电压的±10%范围内时，该输出变为高电平。MAX8557提供上电复位输出，在输出达到其标称输出电压的90%后140ms，该输出变为高电平。 MAX8556/MAX8557采用带散热焊盘的16引脚TQFN 5mm x 5mm封装。

商品特性

1.425V至3.6V输入电压范围
保证4A输出电流
在负载/线路/温度范围内输出精度为±1%
4A负载时典型压差为100mV
内置软启动
典型工作电源电流为800μA
关断电源电流最大为150μA
短路电流折返保护
热过载保护
±10%电源正常指示（MAX8556）
140ms上电复位输出（MAX8557）
快速瞬态响应
16引脚TQFN（5mm x 5mm）封装

应用领域

服务器和存储设备
光模块器件
负载点电源
网络设备
自动测试设备
基站

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	3.6V
	输出电压	500mV~3.4V
	输出电流	4A
	压差	200mV@(4A)

	属性	参数值
	静态电流(Iq)	800uA
	特性	过热保护；带使能；短路保护；软启动
	工作温度	-40℃~+105℃@(Ta)
	输出极性	正极
	输出通道数	1
