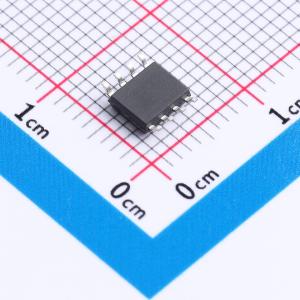

温馨提醒：图片仅供参考，商品以实物为准
KP1505-TD
500V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一种高性能、低成本的离线式 PWM 控制功率开关，适用于离线式小功率降压型应用场合
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- KP1505-TD
- 商品编号
- C50675569
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.149克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 7.5V~25V | |
| 开关频率 | 40kHz~60kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 500V | |
| 拓扑结构 | 降压-升压式；降压式 | |
| 功能特性 | 消除音频噪音；欠压锁定；前沿消隐；轻载高效模式；高压直接启动；过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | 12V | |
| 反馈方式 | - |
商品概述
KP1505是一款高性能、低成本的PWM控制功率开关，适用于离线式小功率降压型应用。其外围电路简单，所需元件数量少。产品内置的高耐压（500V）MOSFET启动模块，增强了系统的浪涌耐受能力。与传统PWM功率开关不同，KP1505内部没有固定时钟驱动MOSFET，其系统开关频率可随负载变化自动调节。芯片采用多模式PWM控制技术，有效简化了外围电路设计，提升了线性调整率和负载调整率，并消除了系统工作中的可闻噪声。此外，芯片内部峰值电流检测阈值可根据实际负载情况自动调节，从而有效降低空载下的待机功耗。KP1505集成了完备的、带自恢复功能的保护功能，包括VDD欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护和VDD过压保护。
商品特性
- 集成650V高压启动电路
- 采用多模式控制，工作无异常噪音
- 支持降压和升降压拓扑结构
- 默认输出12V（FB引脚悬空时）
- 待机功耗低于50mW
- 具有良好的线性调整率和负载调整率
- 集成软启动电路
- 内部集成保护功能：过载保护、逐周期电流限制、输出过压保护、VDD过压、欠压和电压钳位保护
应用领域
- 小家电电源
- 工业控制
