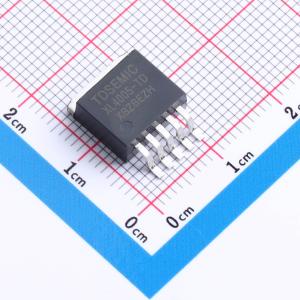

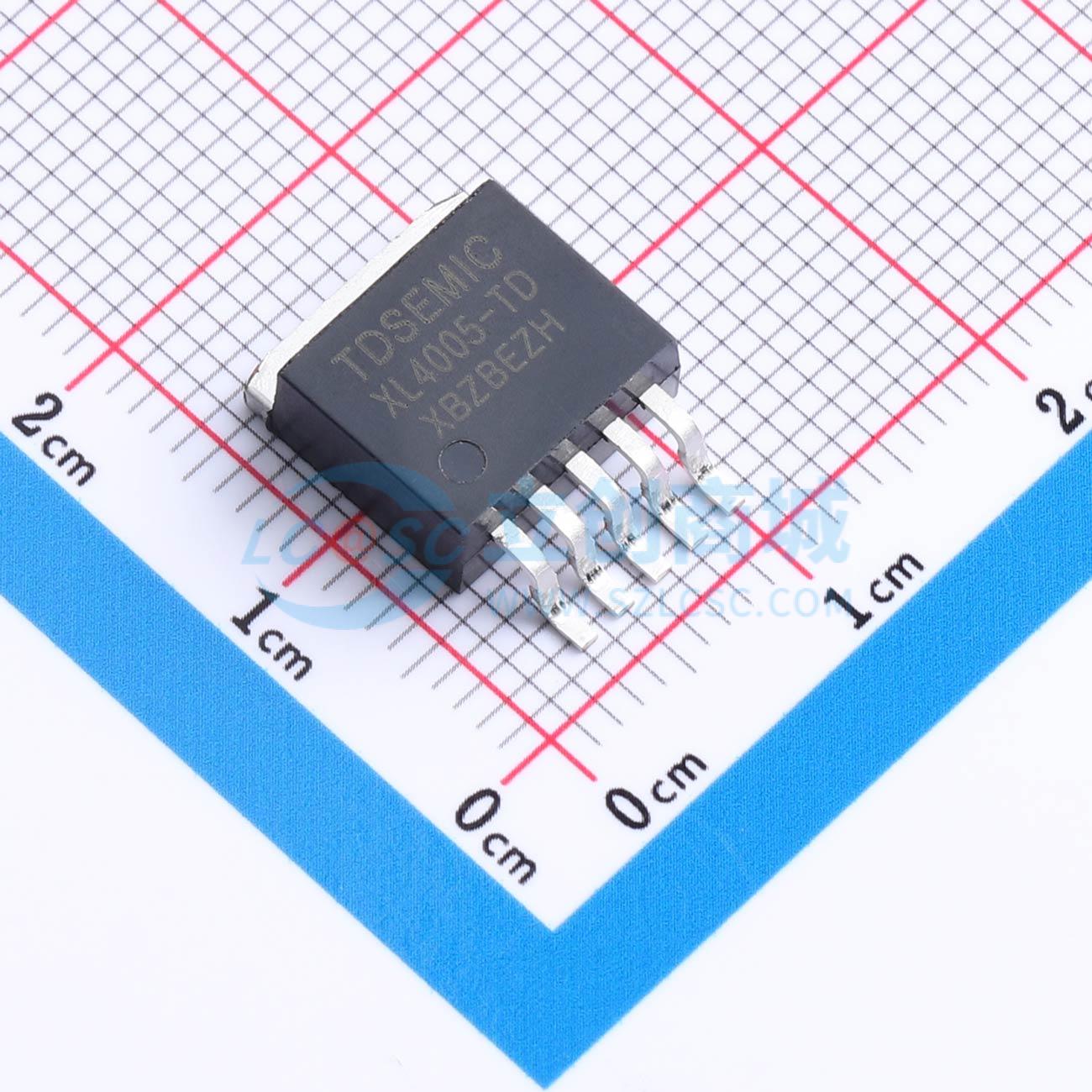

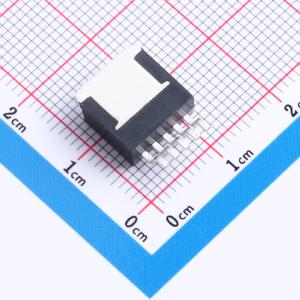

XL4005-TD
降压型 5A 5V~32V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款常用的直流降压（Buck）开关电源转换器芯片
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- XL4005-TD
- 商品编号
- C50675574
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.706克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~32V | |
| 输出电压 | 800mV~30V | |
| 输出电流 | 5A | |
| 开关频率 | 400kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
XL4005-TD是一款高效降压型DC-DC转换器，固定400KHz开关频率，可提供最高5A输出电流能力，具有低纹波、出色的线性与负载调整率特点。XL4005-TD内置固定频率振荡器与频率补偿电路，简化了电路设计。PWM控制环路可调节占空比在0~100%之间线性变化。内置输出过电流保护功能。当输出短路时，频率从400KHz降至100KHz。内部补偿模块可减少外围元器件数量。XL4005-TD采用TO263-5封装形式。
商品特性
- 5V至32V宽输入电压范围
- 输出电压从0.8V至30V可调
- 最大占空比100%
- 最小压降0.6V
- 固定400KHz开关频率
- 最大5A开关电流
- 内置功率MOS
- 高效率
- 出色的线性与负载调整率
- EN脚TTL关断功能
- EN脚迟滞功能
- 内置热关断功能
- 内置限流功能
- 内置输出短路保护功能
- TO263-5封装
应用领域
- LCD电视与显示屏
- 数码相框
- 机顶盒
- 路由器
- 通信设备供电
