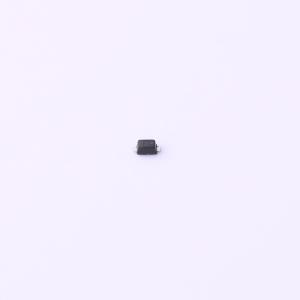

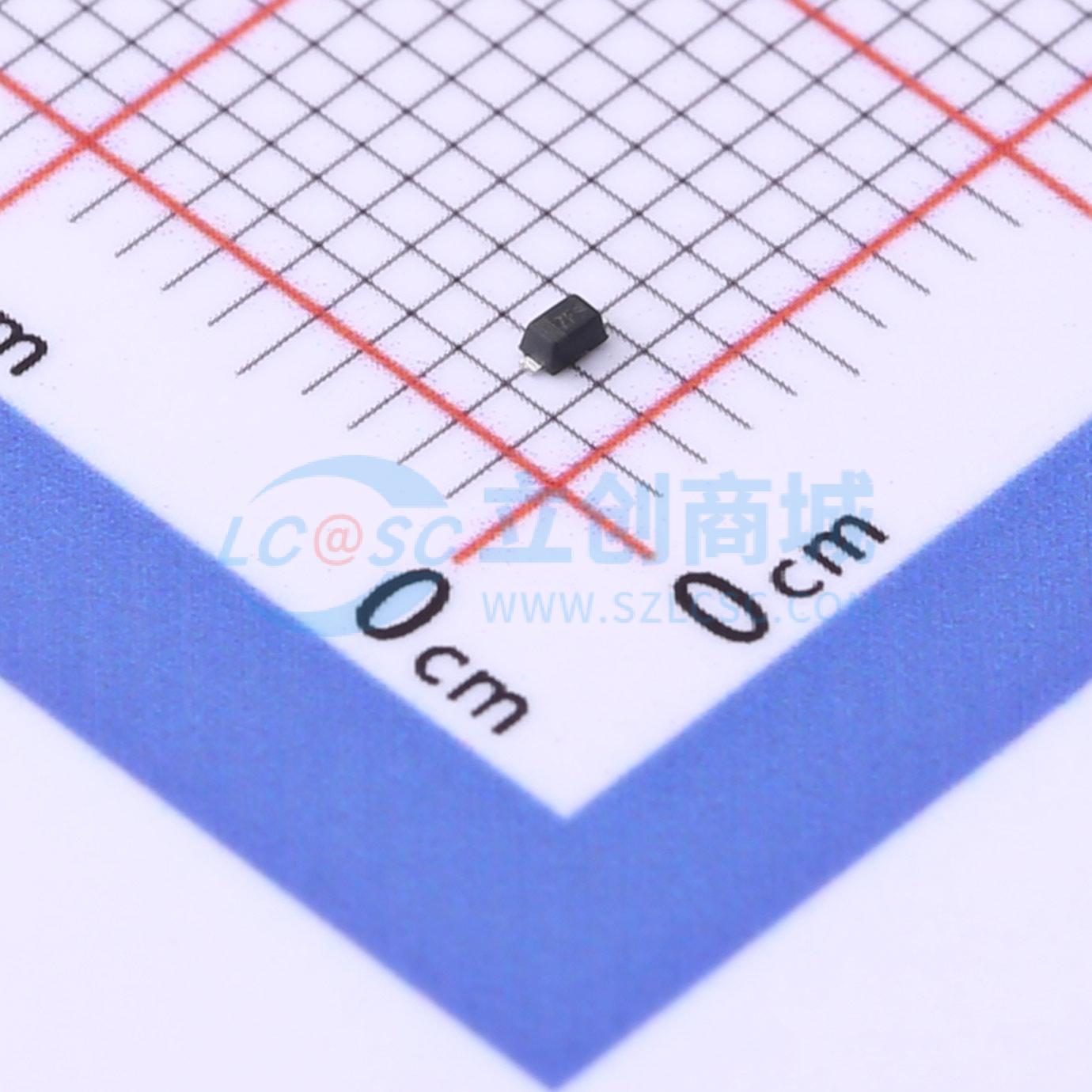

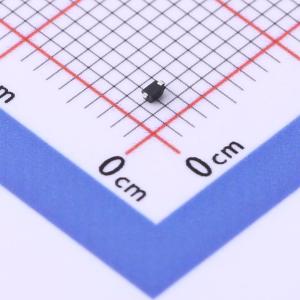

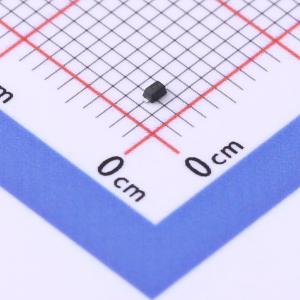

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z5.0-HXY
5V 80pF 单向
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 在售单品是一款高效单向ESD静电防护二极管，采用紧凑型SOD-523封装，专为单一信号线路提供卓越保护。该器件具有5V高耐压VRWM设计，确保安全工作范围；瞬态脉冲电流IPP高达9.4A，能有效吸收和抑制ESD冲击。尽管结电容CJ为80pF，但依然保持了较低的信号衰减，特别适合于高速数据接口及对静电防护要求严格的场合。
- 商品型号
- ESD5Z5.0-HXY
- 商品编号
- C4748783
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 9.4A | |
| 峰值脉冲功率(Ppp) | 140W@8/20us | |
| 击穿电压 | 6.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 80pF |
