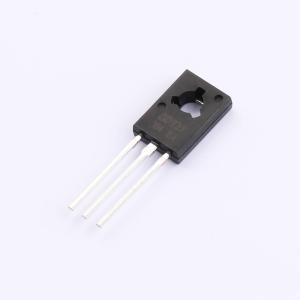

BD236STU-HXY
PNP塑料封装晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该PNP型三极管具有2A的集电极电流（IC）和60V的集电极-发射极电压（VCEO），适用于中高功率的放大与开关应用。其直流电流放大倍数（HFE）在150至250之间，具备较高的增益一致性与稳定性。器件可用于电源管理模块、LED驱动电路、音频输出级、家用电器控制电路及各类消费类电子设备中的功率切换场合。在较高负载电流与电压条件下仍能保持可靠性能，适合用于构建高效的信号放大与电源控制电路。
- 商品型号
- BD236STU-HXY
- 商品编号
- C50275337
- 商品封装
- TO-126
- 包装方式
- 袋装
- 商品毛重
- 0.588442克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 2A | |
| 集射极击穿电压(Vceo) | 60V | |
| 耗散功率(Pd) | 1W | |
| 直流电流增益(hFE) | 250@0.1A,2V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 50MHz | |
| 集电极截止电流(Icbo) | 100nA | |
| 集射极饱和电压(VCE(sat)) | 500mV@2A,0.2A | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 6V | |
| 数量 | 1个PNP |
商品特性
- BD235的互补管
