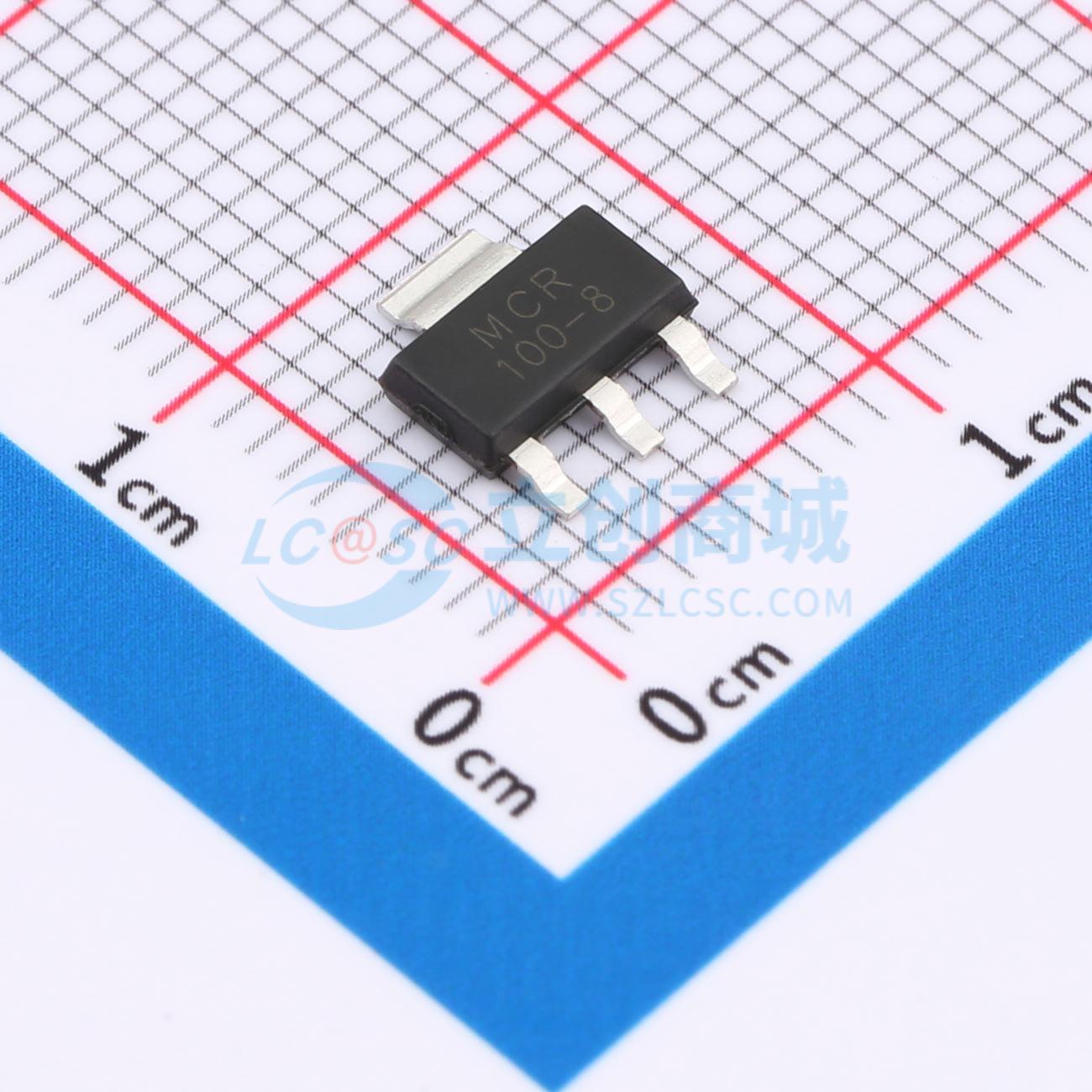

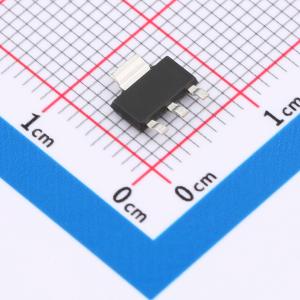

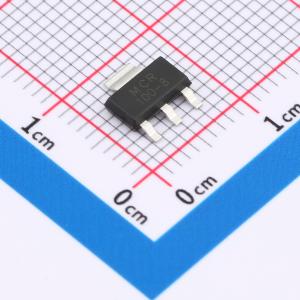

MCR100-8WMX-HXY
塑料封装晶闸管，适用于通用开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该器件为单体单向可控硅模块，通态平均电流（It）为0.8A，断态重复峰值电压（VDRM）高达800V，适用于中高电压直流或半波交流控制应用。内部集成一个单向可控硅结构，仅允许电流单向导通，通过门极信号实现精确触发控制。具备良好的电压阻断能力和热稳定性，常用于电源开关、充电电路、照明驱动、小型电机控制及家用电子设备中的功率调节电路。适合在空间受限且对电压裕量要求较高的场景中使用，满足多种低功率电气控制需求。
- 商品型号
- MCR100-8WMX-HXY
- 商品编号
- C50275353
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.14899克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | - | |
| 断态峰值电压(Vdrm) | 800V | |
| 通态电流(It) | 800mA | |
| 浪涌电流 | 8A | |
| 门极平均耗散功率(PG(AV)) | - |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.6V | |
| 门极触发电流(Igt) | 90uA | |
| 门极触发电压(Vgt) | 1V | |
| 保持电流(Ih) | 3mA | |
| 工作温度 | -40℃~+125℃ |
商品特性
- RMS通态电流达0.8A
- 通用开关用途
