温馨提醒：图片仅供参考，商品以实物为准

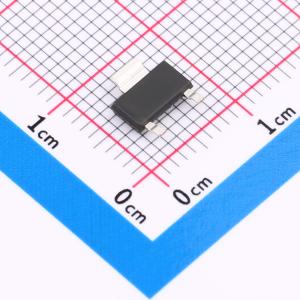

BT134-800E
1个双向可控硅 800V 30mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该双向可控硅模块具有2A的通态平均电流（It）和800V的断态重复峰值电压（Vdrm），适用于中等功率交流控制应用。器件内部集成单个双向可控硅，可在交流正负半周均实现可控导通，支持全波相位控制。具备良好的电压阻断能力与热稳定性，适用于照明调光、加热元件控制、小型电机调速、电源开关电路及家用电器中的功率调节模块，适合对可靠性与紧凑设计有要求的电子系统，广泛用于各类需要精确交流功率管理的场景。
- 商品型号
- BT134-800E
- 商品编号
- C50275354
- 商品封装
- SOT-223-2L
- 包装方式
- 编带
- 商品毛重
- 0.151759克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 800V | |
| 通态电流(It) | 4A | |
| 浪涌电流 | 20A | |
| 门极平均耗散功率(PG(AV)) | 500mW |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.65V | |
| 门极触发电流(Igt) | 10mA | |
| 门极触发电压(Vgt) | 2V | |
| 保持电流(Ih) | 30mA | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 采用玻璃钝化工艺的三端双向可控硅，采用塑料封装，适用于需要高双向瞬态和阻断电压能力以及高热循环性能的应用。
