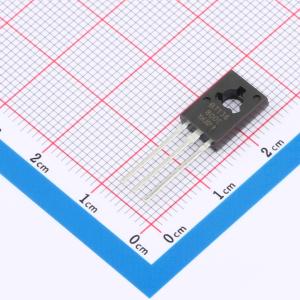

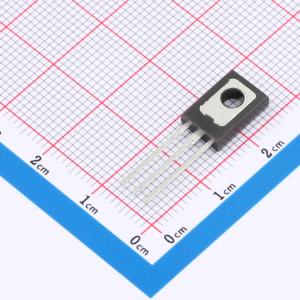

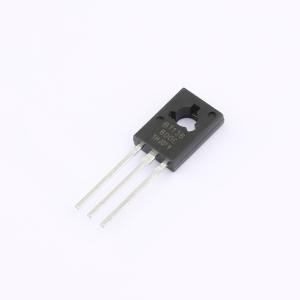

BT136-800E
塑料封装晶闸管，适用于通用开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该双向可控硅模块具有4A的通态电流（It）和800V的断态峰值电压（Vdrm），适用于中等功率交流电路的控制。器件内部集成一个双向可控硅，可实现交流电流的双向导通与精确控制，具备良好的电压阻断能力和电流承载性能。其高电压耐受特性适合在电源波动较大的环境中稳定工作。典型应用包括家用电器中的调光、电热器具的功率调节、小型电机的速度控制以及各类交流开关电路，适用于需要可靠、紧凑型半导体开关的电子设备。
- 商品型号
- BT136-800E
- 商品编号
- C50275364
- 商品封装
- TO-126
- 包装方式
- 袋装
- 商品毛重
- 0.585427克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | - | |
| 断态峰值电压(Vdrm) | 800V | |
| 通态电流(It) | 4A | |
| 浪涌电流 | - | |
| 门极平均耗散功率(PG(AV)) | 500mW |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.65V | |
| 门极触发电流(Igt) | 4mA；3mA；12mA；6mA | |
| 门极触发电压(Vgt) | 800mV | |
| 保持电流(Ih) | 30mA | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 阻塞电压达800V
- RMS通态电流达4A
- 通用开关用途
