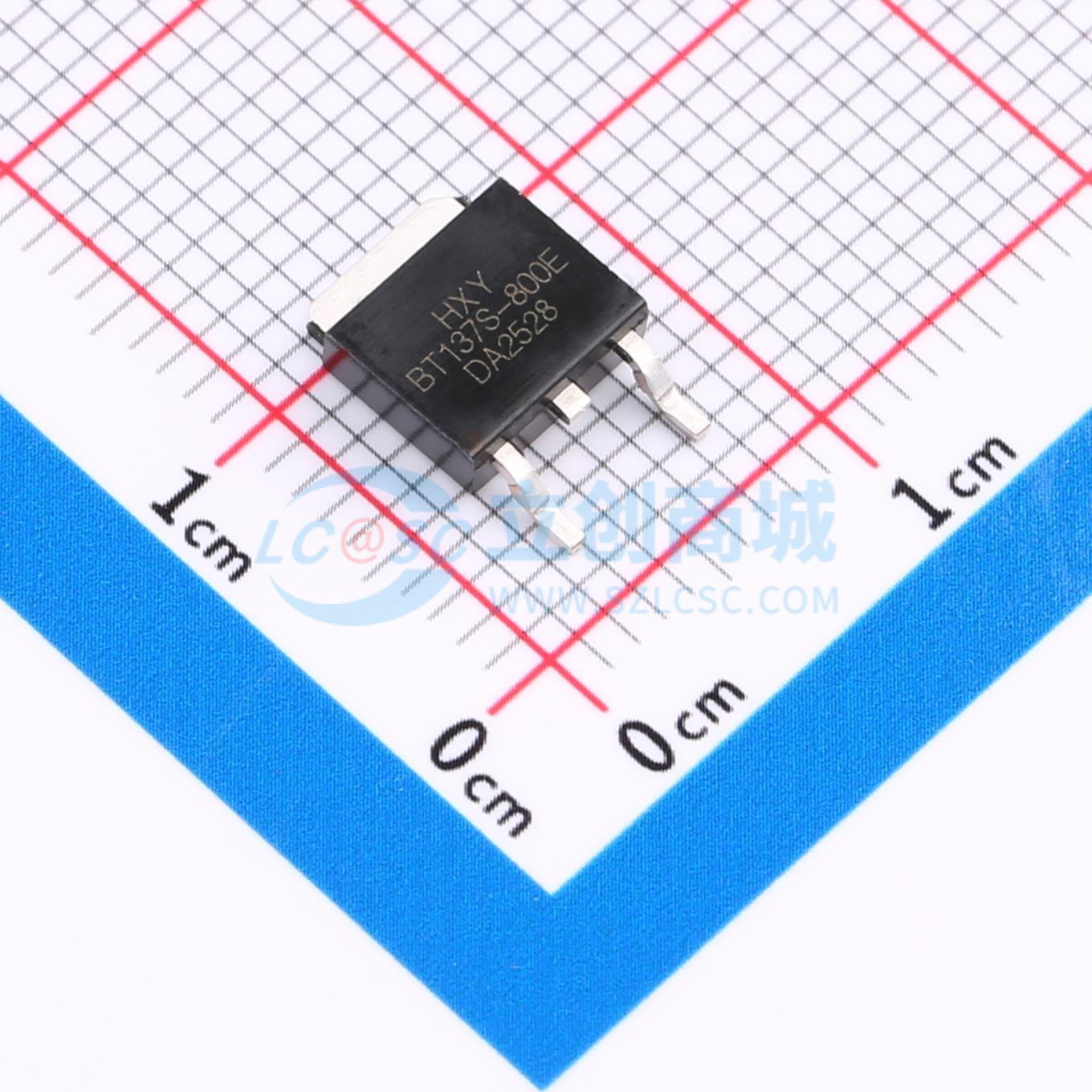

温馨提醒：图片仅供参考，商品以实物为准
BT137S-800E-HXY
塑料封装晶闸管，适用于高双向瞬态和阻断电压能力及高热循环性能应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该双向可控硅模块具有8A的通态平均电流（It）和800V的断态重复峰值电压（Vdrm），采用单双向可控硅结构，适用于中等功率交流控制应用。器件可在正负半周内双向导通，实现对交流电流的完整周期控制。其较高电压耐受能力适合工作于标准市电环境，常用于家用电器中的功率调节电路，如电热水器温度控制、空调风机调速、照明系统调光以及各类电热设备的开关与功率管理，适用于需可靠通断和精确功率调节的交流负载驱动场合。
- 商品型号
- BT137S-800E-HXY
- 商品编号
- C50275360
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.3385克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 800V | |
| 通态电流(It) | 8A | |
| 浪涌电流 | - | |
| 门极平均耗散功率(PG(AV)) | 500mW |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.65V | |
| 门极触发电流(Igt) | 5mA；5mA；20mA；10mA | |
| 门极触发电压(Vgt) | 800mV | |
| 保持电流(Ih) | 30mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
采用塑料封装的玻璃钝化双向可控硅，适用于要求高双向瞬态和阻断电压能力以及高热循环性能的应用。典型应用包括电机控制、工业和家庭照明、加热和静态开关。
