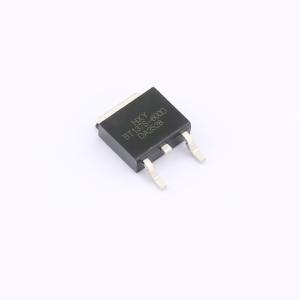

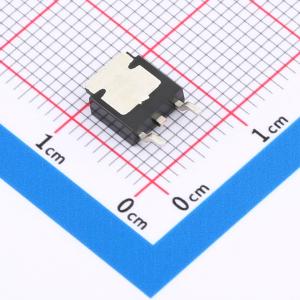

温馨提醒：图片仅供参考，商品以实物为准
BT137S-600D-HXY
塑料封装晶闸管，适用于高双向瞬态和阻断电压能力及高热循环性能的应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品为单体双向可控硅模块，额定通态电流（It）为8A，可承受断态峰值电压（Vdrm）达600V，适用于中等功率交流控制场合。其内部集成一个双向可控硅芯片，具备双向导通特性，能够实现对交流负载的全波控制。该器件可在高电压环境下稳定工作，典型应用包括家用电器中的调光、调速、电热控制以及电源开关电路，适合需要可靠通断和过压保护的交流电源管理系统。
- 商品型号
- BT137S-600D-HXY
- 商品编号
- C50275346
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.338191克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 8A | |
| 浪涌电流 | 60A；50A | |
| 门极平均耗散功率(PG(AV)) | 500mW |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.65V | |
| 门极触发电流(Igt) | 5mA；5mA；20mA；10mA | |
| 门极触发电压(Vgt) | 2V；2V；2V；2.5V | |
| 保持电流(Ih) | 30mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
采用玻璃钝化工艺、塑料封装的三端双向可控硅，适用于要求高双向瞬态和阻断电压能力以及高热循环性能的应用。典型应用包括电机控制、工业和家用照明、加热以及静态开关。
