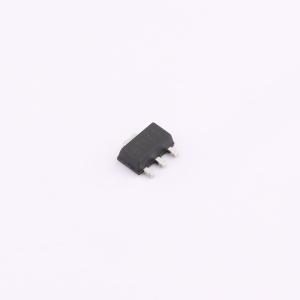

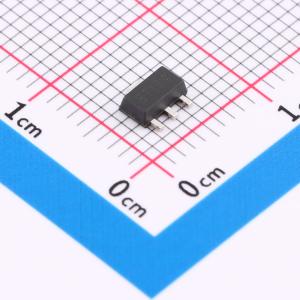

温馨提醒：图片仅供参考，商品以实物为准
BT169
1个双向可控硅 600V 3mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该器件为单体单向可控硅模块，通态平均电流（It）为0.8A，断态重复峰值电压（Vdrm）可达600V，具备稳定的电压阻断与电流导通能力。作为单向导通器件，适用于直流或脉动直流电路中的开关与调压应用。其特性适合用于电源整流、电池充电电路、小型电机控制、照明调光及阻性负载的功率调节。该可控硅在过压与过流条件下具有良好的耐受性，配合触发电路可实现精确的导通角控制，广泛用于各类交流输入整流后级控制与电源管理模块中。
- 商品型号
- BT169
- 商品编号
- C50275350
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.095477克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 800mA | |
| 浪涌电流 | 8A@50Hz |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.6V | |
| 门极触发电流(Igt) | 60uA | |
| 门极触发电压(Vgt) | 1.2V | |
| 保持电流(Ih) | 3mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
塑料封装的玻璃钝化三端双向可控硅，适用于需要高双向瞬态和阻断电压能力以及高热循环性能的应用。典型应用包括电机控制、工业和家用照明、加热和静态开关。
应用领域
电机控制、工业和家用照明、加热、静态开关
