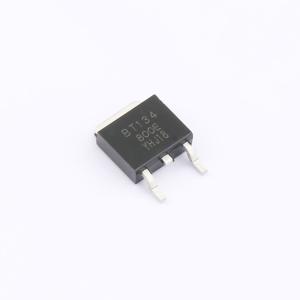

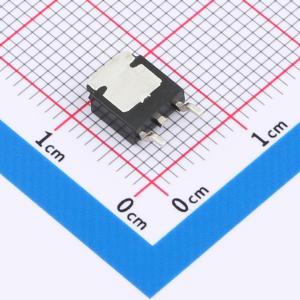

温馨提醒：图片仅供参考，商品以实物为准
BT134-600E
BT134-600E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该双向可控硅模块具有4A的通态电流（It）和600V的断态峰值电压（Vdrm），内部集成一个双向可控硅器件，可实现对交流电流的全周期控制。与单向器件不同，双向可控硅能在两个方向导通电流，适用于交流调压、调光、电热控制等场景。通过门极触发信号，可精确控制负载的导通角，实现平滑的功率调节。其模块化封装提升了散热性能与电气绝缘可靠性，适合应用于家用电器、电源管理及智能控制设备中的交流开关与相位控制电路。
- 商品型号
- BT134-600E
- 商品编号
- C50275345
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.336181克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 门极触发电压(Vgt) | 2V | |
| 保持电流(Ih) | 30mA | |
| 断态峰值电压(Vdrm) | 600V | |
| 门极触发电流(Igt) | 10mA |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.65V | |
| 浪涌电流 | 20A | |
| 门极平均耗散功率(PG(AV)) | 500mW | |
| 通态电流(It) | 4A | |
| 工作温度 | -40℃~+125℃ |
