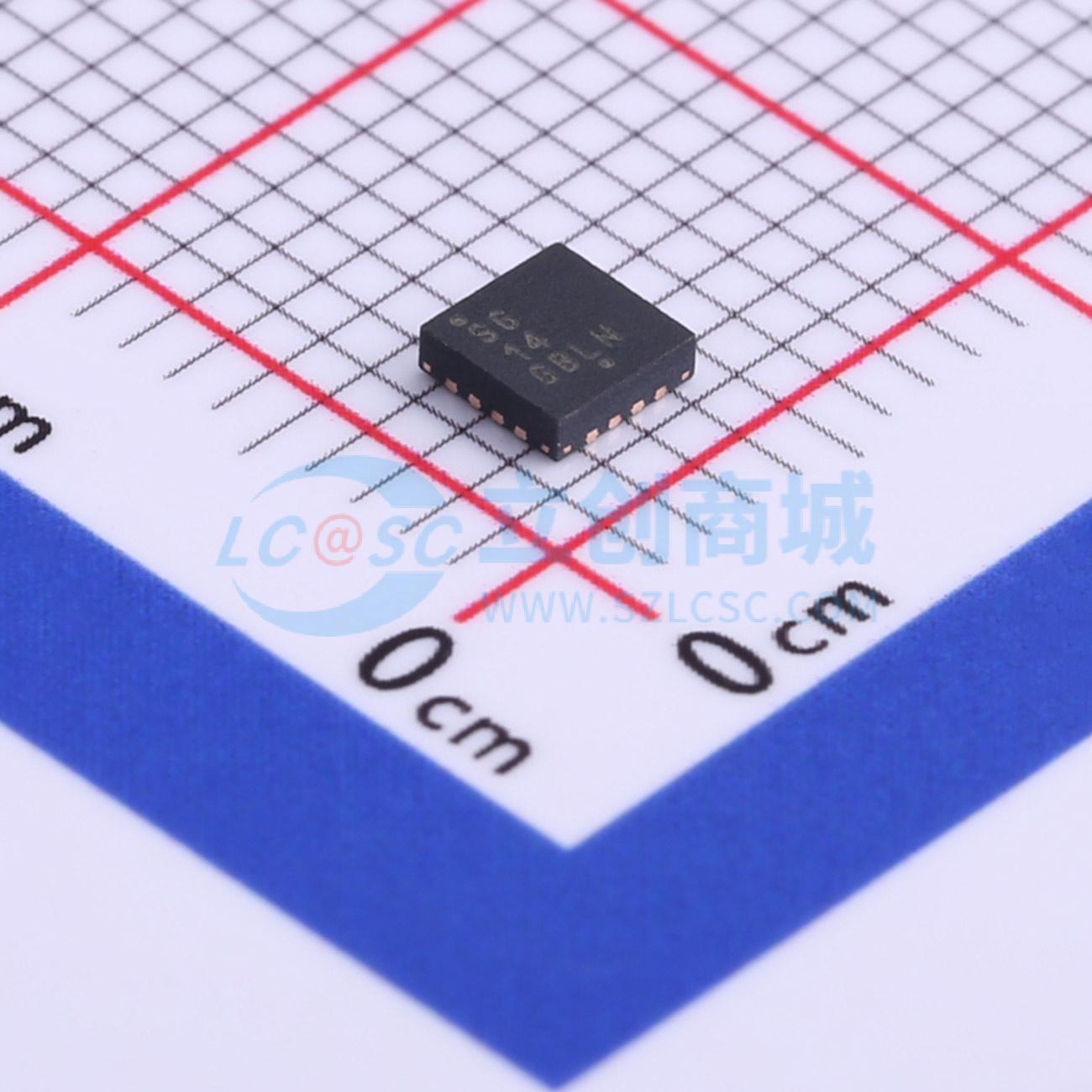

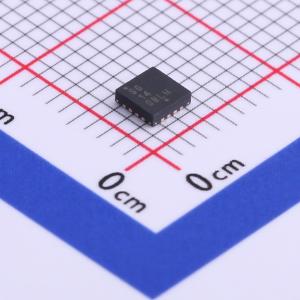

NBSG14MNG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款1到4的时钟/数据分配芯片，针对超低偏斜和抖动进行了优化。输入集成了内部50Ω终端电阻，可接受NECL（负ECL）、PECL（正ECL）、LVTTL、LVCMOS、CML或LVDS。输出为RSECL（降低摆幅ECL），400mV。所有输出通过50Ω负载连接到VCC-2V。
品牌名称: onsemi(安森美)
商品型号: NBSG14MNG
商品编号: C512993

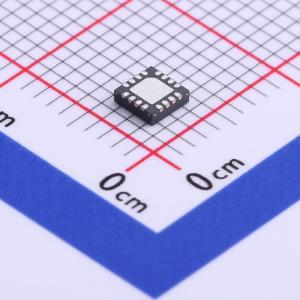

商品封装: QFN-16-EP(3x3)
包装方式: 管装
商品毛重: 0.1克(g)

商品参数

商品概述

NBSG14是一款1到4路时钟/数据分配芯片，针对超低偏斜和抖动进行了优化。输入集成了内部50 Ω终端电阻，可接受NECL（负发射极耦合逻辑）、PECL（正发射极耦合逻辑）、LVTTL、LVCMOS、CML或LVDS信号。输出为400 mV的RSECL（低摆幅发射极耦合逻辑）信号。所有输出通过50 Ω电阻连接到VCC - 2 V。

商品特性

典型最大输入时钟频率高达12 GHz
典型最大输入数据速率高达12 Gb/s
典型上升和下降时间为30 ps
典型传播延迟为125 ps
RSPECL输出，工作范围：VCC = 2.375 V至3.465 V，VEE = 0 V
RSNECL输出，搭配RSNECL或NECL输入，工作范围：VCC = 0 V，VEE = -2.375 V至 -3.465 V
RSECL输出电平400 mV（峰峰值输出），差分输出
50 Ω内部输入终端电阻
与现有的2.5 V/3.3 V LVEP、EP和LVEL器件兼容
这些是无铅器件

数据手册PDF

放大查看下载PDF

优惠活动

1折起

购买数量

(123个/管，最小起订量 1 个)

个

起订量：1 个123个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	12GHz

	属性	参数值
	输出通道数	4
	工作温度	-40℃~+85℃
