NBSG72AMNG

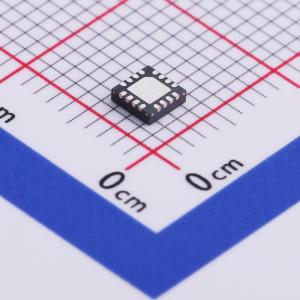

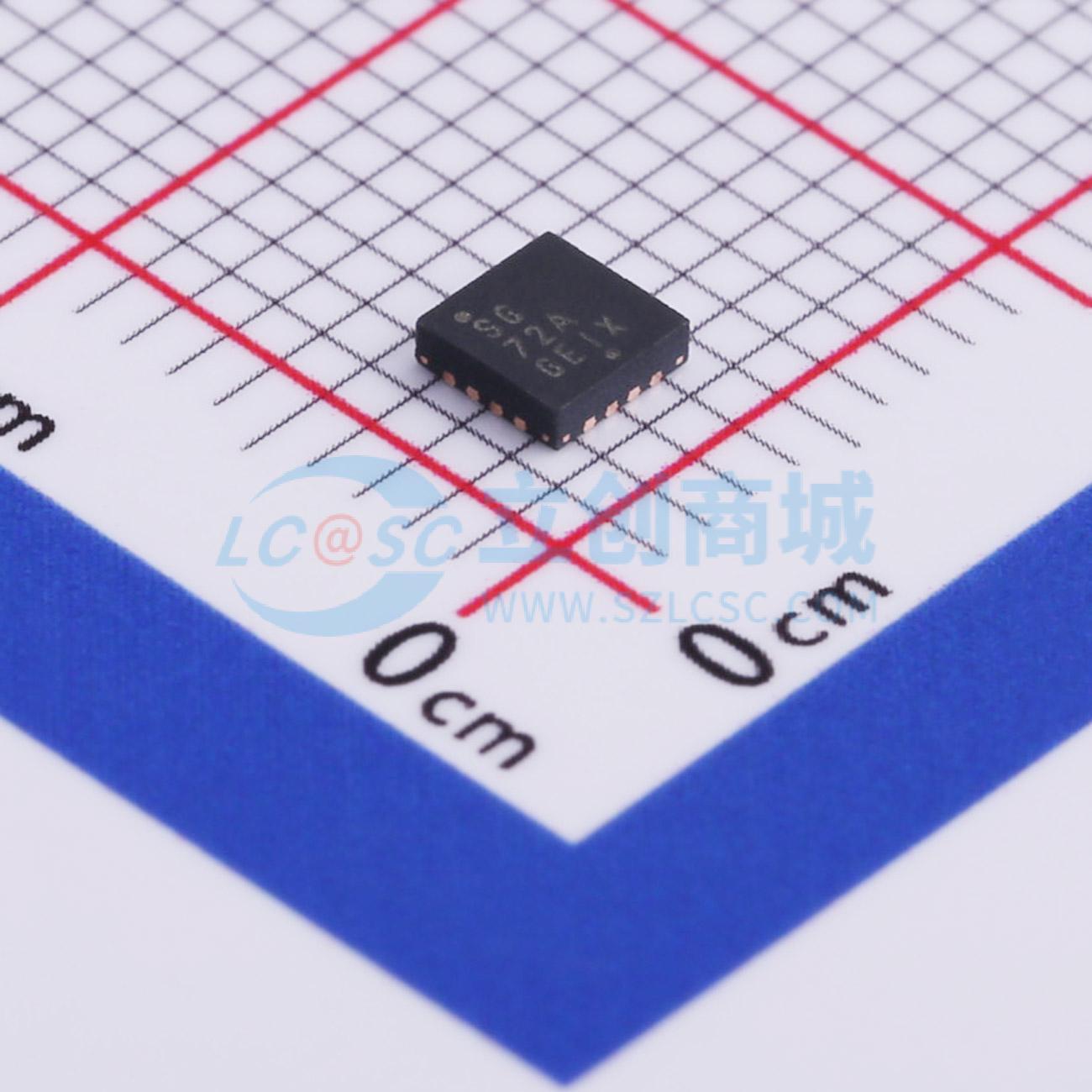

NBSG72A 是一款高带宽全差分 2x2 交叉点开关，具有输出电平选择 (OLS) 功能。这是高性能硅锗产品 GigaComm 系列的一部分。该器件采用低轮廓 3x3 mm 16 引脚 QFN 封装。

差分输入内置 50 Ω 终端电阻，并接受 NECL（负 ECL）、PECL（正 ECL）、LVCMOS/LVTTL、CML 或 LVDS。OLS 输入用于在 0 mV 到 800 mV 之间以五个离散步进编程峰峰值输出幅度。SELECT 输入为单端输入，可以用 LVECL 或 LVCMOS/LVTTL 输入电平驱动。

• 最大输入时钟频率 >7 GHz（典型值）
• 最大输入数据速率 >7 Gb/s（典型值）
• 传播延迟 200 ps（典型值，OLS = FLOAT）
• 上升/下降时间 55/45 ps（典型值，OLS = FLOAT）
• 可选摆幅 PECL 输出，工作范围：VCC = 2.375 V 至 3.465 V，VEE = 0 V
• 可选摆幅 NECL 输出，NECL 输入，工作范围：VCC = 0 V，VEE = -2.375 V 至 -3.465 V
• 可选输出电平（0 mV、200 mV、400 mV、600 mV 或 800 mV 峰峰值输出）
• 内置 50 Ω 输入终端电阻
• 单端 LVECL 或 LVCMOS/LVTTL 选择输入（SELA, SELB）
• 提供无铅封装
