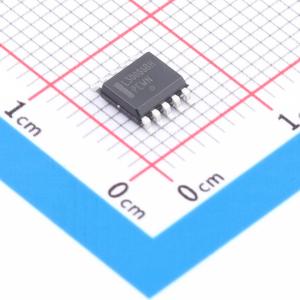

NCL30086BHDR2G

模拟/数字可调光功率因数校正准谐振初级侧电流模式控制器用于LED照明

描述

NCL30086BH 是一种为隔离和非隔离“智能调光”恒流LED驱动器设计的控制器。它支持反激、升降压和SEPIC拓扑结构。专有的电流控制算法提供了接近于1的功率因数，并从初级侧严格调节恒定的LED电流，消除了对次级侧反馈电路或光耦合器的需求。NCL30086BH 采用与标准SOIC8具有相同尺寸的SOIC10封装，特别适用于非常紧凑的空间高效设计。该器件高度集成，所需的外部组件数量最少。内置了一套强大的安全保护功能，简化了设计。为了确保在高温下可靠运行，还提供了一个用户可配置的电流折返电路。此外，它支持模拟和PWM调光，带有专门用于控制平均LED电流的调光输入。NCL30086BH 与 NCL30086 引脚兼容，具有相同的优点，并且数字电流控制算法的分辨率更高，减少了75%的LED电流量化纹波。主要特点包括：- 准谐振峰值电流模式控制操作- 谷值锁定以优化整个线路/负载范围内的效率- 带有初级侧反馈的恒流控制- 典型±2%的严格LED恒流调节- 功率因数校正- 模拟或PWM调光- 线路前馈以提高调节精度- 低启动电流（典型值10 μA）- 宽Vcc范围- 300 mA / 500 mA图腾柱驱动器，带12 V栅极钳位- 强大的保护功能，包括掉电检测、Vcc过压保护、可编程过压/LED开路保护、逐周期峰值电流限制、绕组短路保护、次级二极管短路保护、输出短路保护、电流检测（CS）短路检测以及用户可编程的NTC热折返- -40至125°C结温范围内的热关断- 无铅、无卤素产品典型应用包括整体LED灯泡、LED光源和智能LED照明应用。

品牌名称

onsemi(安森美)

商品型号

NCL30086BHDR2G

商品编号

C512998

商品封装

SOIC-8​

包装方式

编带

商品毛重

0.215克(g)
