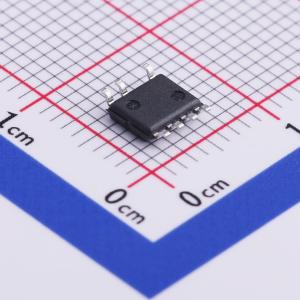

温馨提醒：图片仅供参考，商品以实物为准

NCL30060B2DR2G

描述: 大功率因数离线单级 LED 驱动器，带高电压启动
品牌名称: onsemi(安森美)
商品型号: NCL30060B2DR2G
商品编号: C512997
商品封装: SOIC-7
包装方式: 编带
商品毛重: 0.107克(g)

商品参数

商品概述

NCL30060 是一种开关模式电源控制器，适用于低至中等功率的单级功率因数（PF）校正LED驱动器。它采用恒定导通时间控制方法，以确保在宽范围的输入电压和输出功率下接近单位功率因数。它可以用于隔离反激式以及降压拓扑结构。该器件提供了一系列强大的保护功能，以确保在各种故障条件下安全运行。

版本NCL30060B2 旨在用于恒定电压（CV）调节输出驱动器，其中第二阶段的DC-DC转换器或线性稳压器控制流向LED的电流，因此禁用了输出短路保护检测功能。版本NCL30060B3 适用于不需要掉电保护或输出短路保护的应用，如典型的低待机操作。NCL30060B4 去除了不需要此功能的解决方案中的导通时间调制。

商品特性

内置高压启动电路
直接光耦反馈连接
恒定导通时间PWM控制
准谐振开关
低工作电流（典型值1.6 mA）
图腾柱栅极驱动器，源出250 mA/吸入400 mA
集成12 V（典型值）栅极驱动箝位
通过频率抖动降低EMI
启用/禁用功能
动态自供电(DSS)操作
工作结温范围从-40℃到105℃
最大导通时间保护
集成欠压保护
过压保护
周期性过流保护
输出绕组短路保护
热关断
这些器件无铅、无卤素/无BFR且符合RoHS标准

应用领域

LED照明

数据手册PDF

放大查看下载PDF

交货周期

订货125-127个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	AC-DC
	工作电压(DC)	8.8V~28V
	开关频率	254Hz~325Hz

	属性	参数值
	通道数	1
	拓扑结构	反激；降压
	工作温度	-40℃~+150℃
