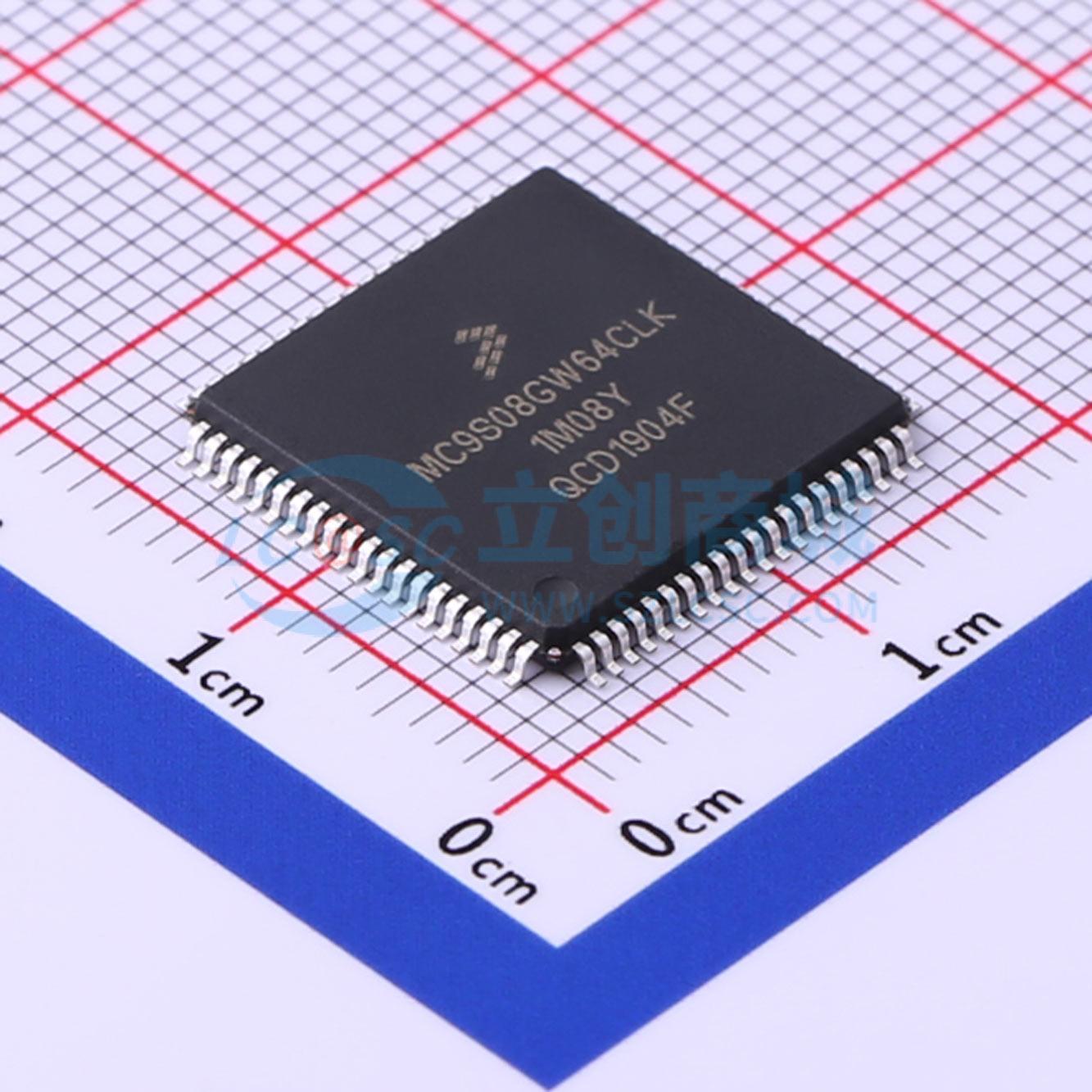

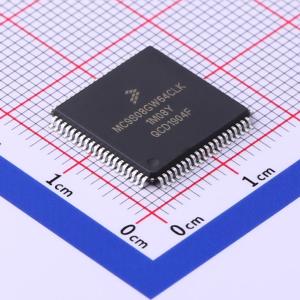

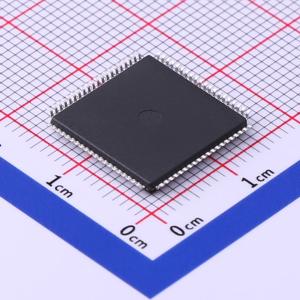

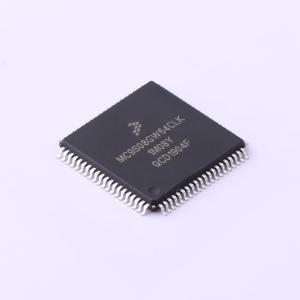

MC9S08GW64CLKR

这是Freescale Semiconductor的MC9S08GW64系列半导体器件技术文档，该系列覆盖MC9S08GW64和MC9S08GW32两款产品，搭载8位HCS08中央处理器单元（CPU）。

• S08内核新版本，性能与传统S08一致，功耗更低
• 最高可支持20MHz CPU工作，工作电压范围3.6V至2.15V；最高可支持10MHz CPU工作，工作电压范围3.6V至1.8V，工作温度范围为-40℃至85℃
• 兼容HC08指令集，新增BGND指令
• 支持最多48个中断/复位源
• 可在全工作电压和温度范围内进行Flash读出/编程/擦除操作
• 内置随机存取存储器（RAM）
• 内置安全电路，防止未经授权访问RAM和Flash内容
• 提供两种低功耗停止模式和降低功耗的等待模式
• 低功耗运行和等待模式允许外设运行，同时电压调节器处于待机状态
• 外设时钟门控寄存器可禁用未使用模块的时钟，降低电流消耗
• 具备超低功耗外部振荡器，可在stop2或stop3模式下使用，为实时计数器提供精准时钟源
• 从stop3模式唤醒的典型时间为6μs
• 提供多种时钟源可选:振荡器（XOSC1）、振荡器（XOSC2）、内部时钟源（ICS）
• XOSC1为环路控制皮尔斯振荡器，支持32.768kHz晶体或陶瓷谐振器，可作为iRTC或ICS的时钟源
• XOSC2为环路控制皮尔斯振荡器，支持频率范围为31.25kHz至38.4kHz或1MHz至16MHz的晶体或陶瓷谐振器，可作为ICS的可选时钟源
• 内部时钟源模块包含由内部或外部基准（XOSC1、XOSC2）控制的锁频环（FLL）；内部基准可精确微调，分辨率可达0.2%，在全温度和电压范围内偏差为2%，支持CPU/总线频率范围1MHz至20MHz
• 内置看门狗计算机正常运行（COP）复位功能，可选择由专用1kHz内部时钟源或总线时钟驱动
• 具备低电压警告功能，可触发中断
• 具备低电压检测功能，可触发复位或中断
• 具备非法操作码和非法地址检测功能，可触发复位
• 支持Flash块保护
• 提供单线后台调试接口
• 支持在在线调试过程中设置单个断点，断点单元额外支持3个断点
• 断点（BKPT）调试模块包含三个比较器（A、B和C），可在64KB空间内匹配地址，每个比较器均可用作硬件断点；全模式下比较器A比较地址，比较器B比较数据，支持标记断点和强制断点
• 内置LCD驱动器，最高支持4×40或8×36 LCD，内置电荷泵，可提供内部调节的LCD参考电压，可微调实现对比度控制
• 内置两个16位分辨率模数转换器（ADC16），每个ADC配备一个专用差分输入，最高支持16通道；12位模式下转换时间最高可达2.5μs；具备自动比较器功能、硬件平均功能、校准寄存器、温度传感器、内部带隙基准通道；可在stop3模式下工作，全工作电压范围为3.6V至1.8V
• 内置三个轨到轨可编程参考模拟比较器（PRACMP），最高支持8路输入，内置可编程参考发生器输出；可选择在比较器输出上升沿、下降沿或任意边沿触发中断；可在stop3模式下工作
• 内置四个全双工非归零（NRZ）SCI接口，支持LIN主节点扩展断点生成、LIN从节点扩展断点检测、激活边沿唤醒；SCI0设计用于AMR操作；SCI1和SCI2的发送端可通过定时器调制，接收端可通过PRACMP接收
• 内置三个全双工或单总线双向SPI接口，双缓冲发送和接收，支持主模式或从模式，支持MSB优先或LSB优先移位；SPI0设计用于AMR操作
• 内置IIC接口，最大总线负载下最高支持100kbps传输速率，支持多主操作，可编程从地址，中断驱动逐字节数据传输，支持广播模式和10位寻址，支持SM BUS功能，可从stop3模式唤醒
• 内置2通道FlexTimer模块（FTM），每个通道可选择输入捕获、输出比较、或缓冲边沿对齐/中心对齐PWM
• 内置独立实时时钟（IRTC），具备独立电源域、32字节RAM，支持32.768kHz输入时钟，可选择输出时钟到ICS，具备硬件日历、晶体/温度特性硬件补偿、篡改检测和指示功能
• 内置16/32位可编程循环冗余校验模块（PCRC），支持高速CRC计算
• 内置两个8位定时器和一个16位定时器（MTIM），支持可配置时钟输入，溢出时可产生中断
• 内置可编程延迟块（PDB），针对ADC转换调度优化
• 内置位置计数器（PCNT），可在stop3模式下工作，无需唤醒CPU，可用于生成类似定时器的波形
• 共提供57个通用输入输出引脚（GPIO），其中包含一个仅输出引脚
• 共8个键盘中断（KBI），支持可选择极性
• 所有输入引脚具备迟滞和可配置上拉器件；所有输出引脚具备可配置压摆率和可配置驱动强度
• 提供80引脚LQFP、64引脚LQFP两种封装选项
