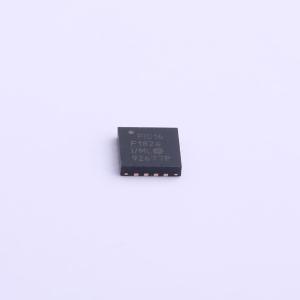

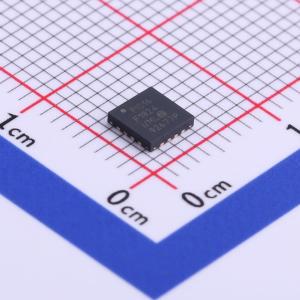

Name: MICROCHIP(美国微芯) PIC16F1824-I/ML
Brand: MICROCHIP(美国微芯)
SKU: C507113
Price: 68.38 CNY
Availability: OutOfStock

只有49条指令需要学习：所有单周期指令，除了分支
运行速度：直流 - 32 MHz振荡器/时钟输入，直流 - 125 ns指令周期
最多8 K字节线性程序存储器寻址
最多256字节线性数据存储器寻址
中断能力，自动上下文保存
16级深硬件堆栈，可选溢出/下溢复位
直接、间接和相对寻址模式：两个完整的16位文件选择寄存器（FSRs），FSRs可以读取程序和数据存储器
精度32 MHz内部振荡器块：工厂校准至±1%，典型软件可选频率范围为31 kHz至32 MHz
31 kHz低功耗内部振荡器
四种晶体模式最高可达32 MHz
三种外部时钟模式最高可达32 MHz
4X相锁环（PLL）
失效安全时钟监视器：允许在外围时钟停止时安全关闭
两速振荡器启动
参考时钟模块：可编程时钟输出频率和占空比
1.8V-5.5V操作 - PIC16F1824/8
1.8V-3.6V操作 - PIC16LF1824/8
软件控制下的自编程
上电复位（POR）、上电定时器（PWRT）和振荡器启动定时器（OST）
可编程掉电复位（BOR）
扩展看门狗定时器（WDT）
通过两个引脚的在线串行编程（ICSPTM）
通过两个引脚的在线调试（ICD）
增强型低压编程（LVP）
工作电压范围：1.8V-5.5V（PIC16F1824/8），1.8V-3.6V（PIC16LF1824/8）
可编程代码保护
节能睡眠模式
睡眠模式：20 nA @1.8V，典型
看门狗定时器：200 nA @1.8V，典型
Timer1振荡器：650 nA @32 kHz, 1.8V，典型
工作电流：48 uA/MHz @1.8V，典型
模数转换器（ADC）模块：10位分辨率，最多12通道，自动采集功能，在睡眠期间可用
模拟比较器模块：两个轨到轨模拟比较器，电源模式控制，软件可控迟滞
电压参考模块：固定电压参考（FVR），具有1.024V、2.048V和4.096V输出电平，5位轨到轨电阻DAC，正负参考选择
最多17个I/O引脚和1个仅输入引脚：高电流灌入/拉出25 mA/25 mA，可编程弱上拉，可编程中断变化引脚
Timer0：8位定时器/计数器，带8位预分频器
增强型Timer1：16位定时器/计数器，带预分频器，外部门输入模式，专用低功耗32 kHz振荡器驱动
三种Timer2类型：8位定时器/计数器，带8位周期寄存器、预分频器和后分频器
两个捕获、比较、PWM（CCP）模块
两个增强型CCP（ECCP）模块：软件可选时间基，自动关断和自动重启，PWM转向
主同步串行端口（MSSP）与SPI和I2C兼容：7位地址掩码，SMBus/PMBusTM兼容
增强型通用同步异步收发器（EUSART）模块
mTouch TM传感振荡器模块：最多12个输入通道
数据信号调制器模块：可选择的调制器和载波源
SR锁存器：多个置位/复位输入选项，模拟555定时器应用

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	PIC
	CPU最大主频	32MHz
	CPU位数	8 Bit
	程序存储容量	7KB
	程序存储器类型	FLASH
	RAM容量	256Byte

	属性	参数值
	EEPROM容量	256Byte
	I/O数量	11
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~5.5V
	工作温度	-40℃~+85℃

PIC16F1824-I/ML
