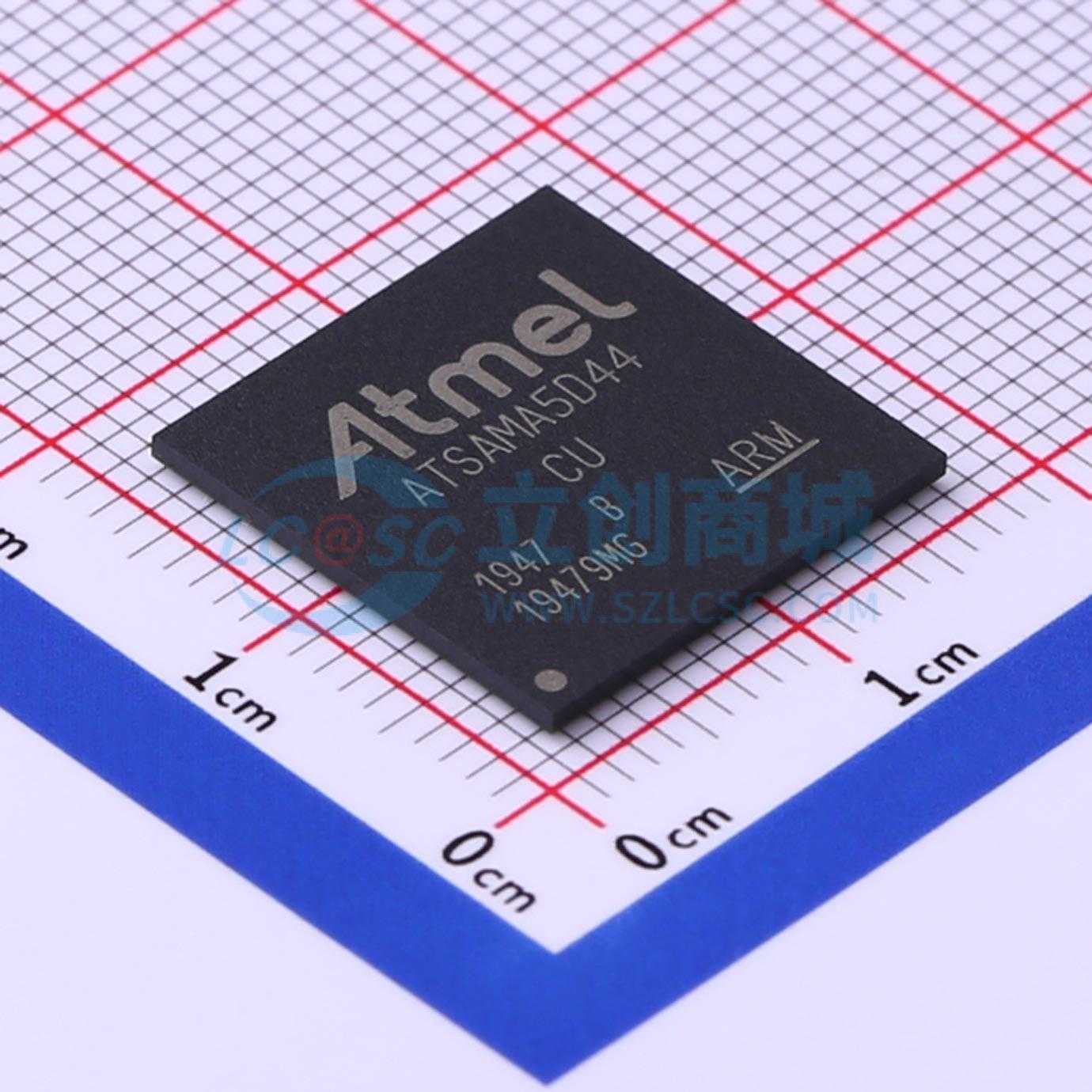

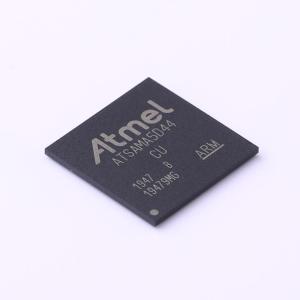

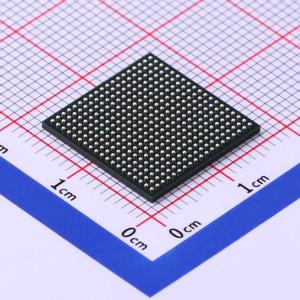

ATSAMA5D44B-CUR

SAMA5D4系列是一款高性能、节能的基于Arm Cortex-A5处理器的微处理器单元（MPU），运行频率高达600 MHz。它集成了Arm NEON SIMD引擎，用于加速信号处理、多媒体和图形处理，并配备了128 KB的L2缓存以提高系统性能。该设备采用了Arm TrustZone技术，为关键软件提供强大的安全边界，同时还具备多种硬件安全特性。此外，该设备还具有先进的用户界面和连接外设。

SAMA5D4设备有三种软件可选的低功耗模式：空闲模式、超低功耗模式和备份模式。在空闲模式下，处理器停止工作，而其他所有功能可以正常运行于标准总线频率下。在超低功耗模式下，处理器停止工作，而其他所有功能可以运行于最低总线频率下。在备份模式下，仅有实时时钟、实时计时器、备份SRAM、备份寄存器和唤醒逻辑保持运行。

SAMA5D4采用内部多层总线架构，并结合32个DMA通道，以支持处理器和高速外设所需的高带宽需求。该设备支持DDR2/LPDDR/LPDDR2以及带有24位ECC的SLC/MLC NAND闪存。

全面的外设集合包括720p硬件视频解码器、具有叠加层用于硬件加速图像合成的LCD控制器、电阻式触摸屏功能及CMOS传感器接口。连接外设包括双10/100以太网MAC（带IEEE1588）、三个高速USB端口、UARTs、SPIs和I2Cs。

安全特性包括对外部DDR内存的“即时”加密解密过程、篡改检测引脚、关键数据的安全存储、用于检测内存内容修改的完整性检查监控器（ICM）以及安全启动。产品还包括一个专用于公钥加密如RSA和椭圆曲线算法（ECC）的协处理器，以及AES、3DES、SHA函数和真随机数生成器。这些特性保护系统免受伪造，保障敏感数据安全，验证安全程序并确保外部数据传输的安全性。

SAMA5D4系列针对需要视频播放功能的控制面板/HMI应用以及工业和消费市场上对连接性要求较高的应用进行了优化。其安全特性使得SAMA5D4非常适合用作安全网关或物联网设备。

• Arm Cortex-A5 核心

  • Armv7-A Thumb2 指令集
  • Arm TrustZone
  • NEON 媒体处理引擎
  • 在最恶劣条件下，600 MHz 时达到 945 MIPS

• 存储架构

  • 存储管理单元
  • 32 Kbyte 数据缓存，32 Kbyte 指令缓存
  • 128 Kbyte L2 缓存
  • 一个 128 Kbyte 加密的内部 ROM，单周期访问系统速度，嵌入 Microchip 引导加载程序/Microchip 安全引导加载程序
  • 一个 128 Kbyte 加密的内部 SRAM，单周期访问系统速度
  • 高带宽可加密 16 位或 32 位双数据率多端口动态 RAM 控制器，支持 512 Mbyte 8-bank DDR2/LPDDR/LPDDR2，包括部分区域的“即时”AES 加密/解密
  • 外部总线接口 (EBI) 支持：
    • 16 位 NAND Flash 控制器，包括 24 位错误校正码 (PMECC) 用于 8 位 NAND Flash
    • 独立静态存储控制器 (SMC) 具有数据路径加密功能

• 系统在最恶劣条件下运行频率可达 200 MHz

  • 上电复位单元、复位控制器、关机控制器、周期间隔定时器、看门狗定时器和安全实时时钟
  • 内部稳压器
  • 一个 600-1200 MHz 的 PLL 用于系统，一个优化用于 USB 高速的 480 MHz PLL
  • 内部低功耗 12 MHz RC 振荡器
  • 低功耗 32 kHz RC 振荡器
  • 可选 32.768 KHz 低功耗振荡器和 12 MHz 振荡器
  • 两个 64 位 16 通道 DMA 控制器
  • 64 位高级中断控制器
  • 64 位安全高级中断控制器
  • 三个可编程外部时钟信号
  • 可编程保险丝盒，提供 512 位保险丝位供客户使用，包括 JTAG 保护

• 三种低功耗模式：空闲、超低功耗和备份

  • 视频解码器 (VDEC) 支持 MPEG-4、H.264、H.263、VP8 和 JPEG 格式，以及图像后处理
  • LCD TFT 控制器，支持多达 4 层叠加，分辨率最高 2048x2048 或视频格式 720p，支持旋转和 alpha 混合
  • ITU-R BT.601/656 图像传感器接口 (ISI)
  • 一个高速 USB 设备，三个具有片上收发器的高速 USB 主机
  • 两个 10/100 Mbps 以太网 MAC 控制器，支持 IEEE 1588 v2
  • 软件调制解调器接口 (SMD)
  • 两个高速存储卡主机 (eMMC 4.3 和 SD 2.0)
  • 三个主/从串行外设接口 (SPI)
  • 五个 USART，两个 UART，一个调试用串口 (DBGU)
  • 两个同步串行控制器 (SSC)
  • 四个两线接口，最高 400 Kbits/s，支持 I2C 协议和 SMBUS (TwI)
  • 三个 3 通道 32 位定时器/计数器 (TC)
  • 一个 4 通道 16 位 PwM 控制器
  • 一个 5 通道 10 位模数转换器，具有电阻触摸屏功能

• 安全性

  • 内部和外部存储器完整性监控，基于 SHA256 的完整性检查监控 (ICM)
  • 上电复位单元
  • 主晶振时钟故障检测器
  • 独立看门狗
  • 寄存器写保护
  • 存储管理单元

• 安全

  • 512 位加密且可擦除的寄存器
  • 8 Kbytes 内部加密 RAM，支持非印记功能，其中 6 Kbytes 可擦除
  • 8 个 PIOBU 防篡改引脚，用于静态或动态入侵检测
  • Microchip 安全引导

• 加密

  • 真随机数生成器 (TRNG)，符合 NIST 特别出版物 800-22 测试套件和 FIPS PUBs 140-2 和 140-3
  • SHA：支持安全哈希算法 (SHA1, SHA224, SHA256, SHA384, SHA512)，符合 FIPS 出版物 180-2
  • AES：256 位、192 位、128 位密钥算法，符合 FIPS PUB 197 规范
  • 高级加密标准桥 (AESB)：AES 128 包括自动桥模式，用于自动 DDR 端口加密/解密
  • TDES：双密钥或三密钥算法，符合 FIPS PUB 46-3 规范
  • 公钥协处理器 (CPKCC) 及其关联的经典公钥密码库 (CPKCL)，支持 RSA、DSA、ECC GF(2)、ECC GF(p)

• 最多 152 个 I/O

  • 五个并行输入/输出控制器，高速 I/O 具有摆率控制
  • 每个 I/O 线具有输入变化中断能力，可选施密特触发器输入
  • 可单独编程的开漏、上拉和下拉电阻，同步输出，滤波

• 封装

  • 361-ball 无桩 TFBGA，16x16 mm 体尺寸，0.8 mm 间距
  • 289-ball 无桩 LFBGA，14x14 mm 体尺寸，0.8 mm 间距

• 控制面板/HMI应用需要视频播放
• 需要高连接性的工业和消费市场应用
• 安全网关或物联网应用
