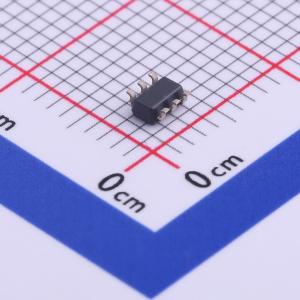

MCP1501T-40E/CHY实物图
  • MCP1501T-40E/CHY商品缩略图
  • MCP1501T-40E/CHY商品缩略图
  • MCP1501T-40E/CHY商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

MCP1501T-40E/CHY

MCP1501T-40E/CHY

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
是一种缓冲电压基准源，能够吸收和提供 20 mA 的电流。该电压基准源是基于低漂移带隙的基准源。带隙采用基于斩波的放大器，有效将漂移降至零。
品牌名称
MICROCHIP(美国微芯)
商品型号
MCP1501T-40E/CHY
商品编号
C510879
商品封装
SOT-23-6​
包装方式
编带
商品毛重
0.024克(g)

商品参数

属性参数值
商品目录电压基准芯片
输出类型固定
工作电压4.3V~5.5V
输出电压4.096V
输出电流20mA
精度±0.1%
属性参数值
温度系数50ppm/℃
电压基准类型串联
静态电流(Iq)550uA
噪声(0.1Hz-10Hz)20uVrms
噪声(10Hz-10kHz)110uVrms
工作温度-40℃~+125℃@(Ta)

商品概述

MCP1501是一款缓冲电压基准源，能够吸收和提供20 mA的电流。该电压基准源是基于低漂移带隙的基准源。带隙采用基于斩波的放大器，可有效将漂移降至零。

商品特性

  • 最大温度系数：在 -40°C 至 +125°C 范围内为 50 ppm/°C
  • 初始精度：0.1%
  • 工作温度范围：-40°C 至 +125°C
  • 典型工作电流低：140 µA
  • 电源调整率：最大 50 ppm/V
  • 负载调整率：最大 40 ppm/mA
  • 提供 8 种电压选项：1.024V、1.250V、1.800V、2.048V、2.500V、3.000V、3.300V、4.096V
  • 输出噪声：在 10 Hz 至 10 kHz 范围内为 27 µVRMS（1.024V）

应用领域

  • 精密数据采集系统
  • 高分辨率数据转换器
  • 医疗设备应用
  • 工业控制
  • 电池供电设备
