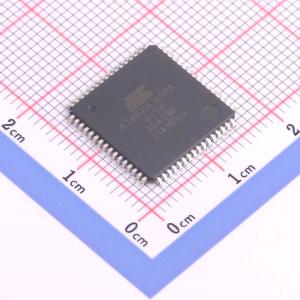

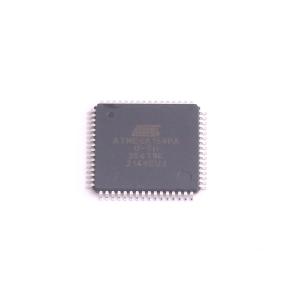

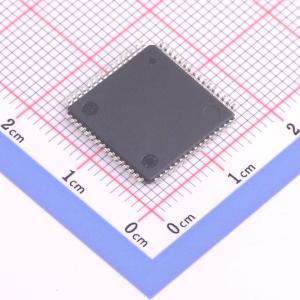

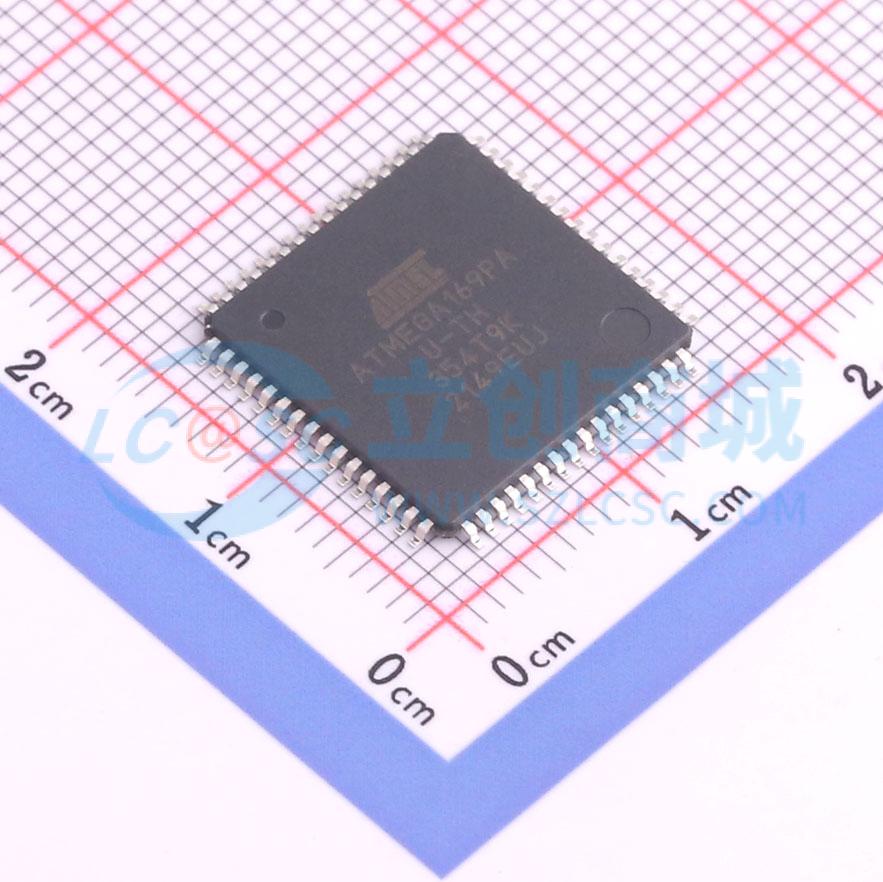

ATMEGA169PA-AUR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ATmega169A/169PA/329A/329PA/3290A/3290PA/649A/649P/6490A/6490P是基于 AVR增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega169A/169PA/329A/329PA/3290A/3290PA/649A/649P/6490A/6490P实现了接近每MHz 1 MIPS的吞吐量，使系统设计人员能够优化功耗与处理速度。AVR内核将丰富的指令集与32个通用工作寄存器相结合。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的单条指令中访问两个独立的寄存器。由此产生的架构代码效率更高，同时实现的吞吐量比传统的CISC微控制器快达十倍。 ATmega169A/169PA/329A/329PA/3290A/3290PA/649A/649P/6490A/6490P具有以下特点：16K/32K/64K字节的系统内可编程闪存，具有读-写功能，512/1K/2K字节EEPROM，1K/2K/4K字节SRAM，54/69个通用I/O线，32个通用工作寄存器，用于边界扫描的JTAG接口、片上调试支持和编程，一个完整的片上LCD控制器，具有内部对比度控制，三个灵活的定时器/计数器，具有比较模式，内部和外部中断，一个串行可编程USART，具有起始条件检测器的通用串行接口，一个8通道、10位ADC，一个可编程看门狗定时器，带有内部振荡器，一个SPI串行端口，以及五种软件可选的节能模式。空闲模式停止CPU，同时允许SRAM、定时器/计数器、SPI端口和中断系统继续运行。掉电模式保存寄存器内容，但冻结振荡器，禁用所有其他芯片功能，直到下一次中断或硬件复位。在省电模式下，异步定时器和LCD控制器继续运行，允许用户在设备其余部分休眠时维持定时器基准并操作LCD显示屏。ADC降噪模式停止CPU和所有I/O模块，除了异步定时器、LCD控制器和ADC，以最小化ADC转换期间的开关噪声。在待机模式下，XTAL/谐振器振荡器运行，而设备其余部分休眠。这允许非常快速的启动并结合低功耗。Atmel提供QTouch库，用于将电容式触摸按钮、滑块和滚轮功能嵌入到AVR微控制器中。
品牌名称: MICROCHIP(美国微芯)
商品型号: ATMEGA169PA-AUR
商品编号: C507109
商品封装: TQFP-64(14x14)
包装方式: 编带
商品毛重: 0.795克(g)

商品参数

商品概述

Atmel ATmega169A/169PA/329A/329PA/3290A/3290PA/649A/649P/6490A/6490P是基于Atmel AVR增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega169A/169PA/329A/329PA/3290A/3290PA/649A/649P/6490A/6490P实现了接近每MHz 1 MIPS的吞吐量，使系统设计人员能够优化功耗与处理速度。 AVR内核将丰富的指令集与32个通用工作寄存器相结合。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的单条指令中访问两个独立的寄存器。由此产生的架构代码效率更高，同时实现的吞吐量比传统的CISC微控制器快达十倍。 Atmel ATmega169A/169PA/329A/329PA/3290A/3290PA/649A/649P/6490A/6490P具有以下特点：16K/32K/64K字节的系统内可编程闪存，具有读-写功能，512/1K/2K字节EEPROM，1K/2K/4K字节SRAM，54/69个通用I/O线，32个通用工作寄存器，用于边界扫描的JTAG接口、片上调试支持和编程，一个完整的片上LCD控制器，具有内部对比度控制，三个灵活的定时器/计数器，具有比较模式，内部和外部中断，一个串行可编程USART，具有起始条件检测器的通用串行接口，一个8通道、10位ADC，一个可编程看门狗定时器，带有内部振荡器，一个SPI串行端口，以及五种软件可选的节能模式。空闲模式停止CPU，同时允许SRAM、定时器/计数器、SPI端口和中断系统继续运行。掉电模式保存寄存器内容，但冻结振荡器，禁用所有其他芯片功能，直到下一次中断或硬件复位。在省电模式下，异步定时器和LCD控制器继续运行，允许用户在设备其余部分休眠时维持定时器基准并操作LCD显示屏。ADC降噪模式停止CPU和所有I/O模块，除了异步定时器、LCD控制器和ADC，以最小化ADC转换期间的开关噪声。在待机模式下，XTAL/谐振器振荡器运行，而设备其余部分休眠。这允许非常快速的启动并结合低功耗。 Atmel提供QTouch库，用于将电容式触摸按钮、滑块和滚轮功能嵌入到AVR微控制器中。

商品特性

高性能、低功耗的Atmel AVR 8位微控制器
先进的RISC架构
- 130条强大的指令
- 大多数单时钟周期执行
- 32×8个通用工作寄存器
- 全静态操作
- 16MHz时高达16MIPS的吞吐量（Atmel ATmega169A/169PA/649A/649P）
- 20MHz时高达20MIPS的吞吐量（Atmel ATmega329A/329PA/3290A/3290PA/6490A/6490P）
- 片上2周期乘法器
高耐久性非易失性存储器段
- 系统内自编程闪存程序存储器
  - 16K字节（Atmel ATmega169A/ATmega169PA）
  - 32K字节（Atmel ATmega329A/ATmega329PA/Atmel ATmega3290A/Atmel ATmega3290PA）
  - 64K字节（Atmel ATmega649A/Atmel ATmega649P/Atmel ATmega6490A/Atmel ATmega6490P）
Atmel QTouch库支持
- 电容式触摸按钮、滑块和滚轮
- Atmel QTouch和QMatrix采集
- 多达64个感应通道
JTAG（符合IEEE标准1149.1）接口
- 根据JTAG标准的边界扫描功能
- 广泛的片上调试支持
- 通过JTAG接口对闪存、EEPROM、熔丝和锁定位进行编程
外设特性
- 4×25段LCD驱动器（ATmega169A/ATmega169PA/ATmega329A/ATmega329PA/ATmega649A/ATmega649P）
- 4×40段LCD驱动器（ATmega3290A/ATmega3290PA/ATmega6490A/ATmega6490P）
- 两个8位定时器/计数器，带有独立预分频器和比较模式
- 一个16位定时器/计数器，带有独立预分频器、比较模式和捕获模式
- 带有独立振荡器的实时计数器
- 四个PWM通道
- 8通道、10位ADC
- 可编程串行USART
- 主/从SPI串行接口
- 带有起始条件检测器的通用串行接口
- 可编程看门狗定时器，带有独立片上振荡器
- 片上模拟比较器
- 引脚变化时的中断和唤醒
特殊微控制器特性
- 上电复位和可编程欠压检测
- 内部校准振荡器
- 外部和内部中断源
- 五种睡眠模式：空闲、ADC降噪、省电、掉电和待机
I/O和封装
- 54/69个可编程I/O线
- 64/100引脚TQFP、64焊盘QFN/MLF和64焊盘DRQFN
速度等级
- ATmega169A/169PA/649A/649P：0 - 16MHz @ 1.8 - 5.5V
- ATmega3290A/3290PA/6490A/6490P：0 - 20MHz @ 1.8 - 5.5V
温度范围：-40℃至85℃工业级
超低功耗（picoPower设备）
- 活动模式
  - 1MHz，1.8V：215µA
  - 32kHz，1.8V：8µA（包括振荡器）
  - 32kHz，1.8V：25µA（包括振荡器和LCD）
- 掉电模式：0.1µA @ 1.8V
- 省电模式
  - 0.6µA @ 1.8V（包括32kHz RTC）
  - 750nA @ 1.8V

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	AVR
	CPU最大主频	16MHz
	CPU位数	8 Bit
	程序存储容量	16KB
	程序存储器类型	FLASH
	RAM容量	1KB

	属性	参数值
	EEPROM容量	512Byte
	I/O数量	54
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~5.5V
	工作温度	-40℃~+85℃
