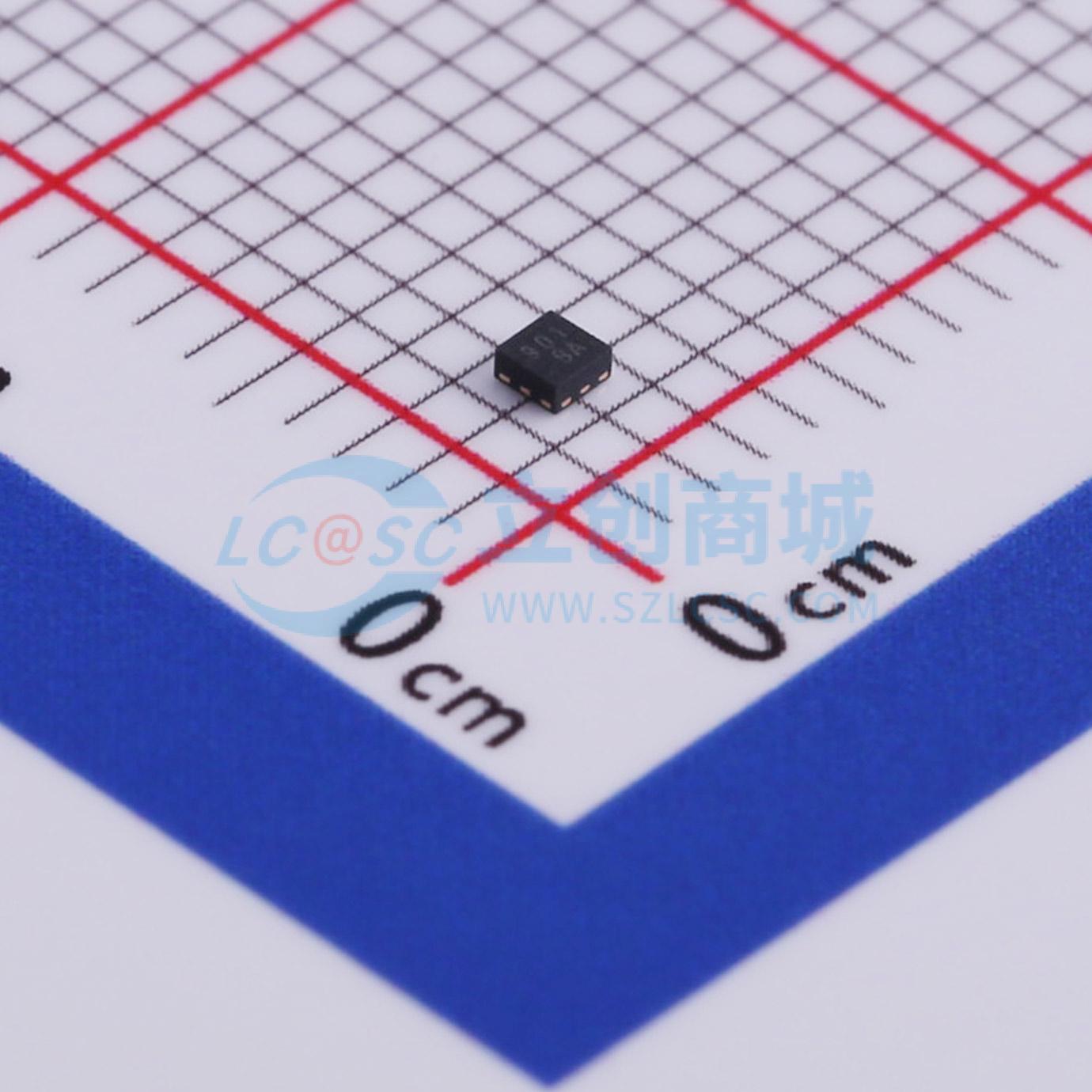

温馨提醒：图片仅供参考，商品以实物为准

AW33901FCR

过压保护负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有超低30mΩ（典型值）R_dson的nFET负载开关。当输入电压超过过压保护（OVP）阈值时，开关会快速关闭，以防止受保护的下游设备损坏。IN引脚能够承受高达32V_DC的故障电压。默认OVP阈值为5.95V、6.2V、6.8V、9.98V和10.5V，可通过外部OVLO引脚将OVP阈值从4V调整到20V。该器件具有开漏输出ACOK，当V_IN_UVLO < V_IN_OVLO且开关开启时，ACOK将被拉低以指示良好的电源输入，否则处于高阻抗模式（HiZ）。
品牌名称: AWINIC(艾为)
商品型号: AW33901FCR
商品编号: C506184
商品封装: FCQFN-9(1.2x1.2)
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

AW339XX 特性为超低30mΩ（典型值）的Rdson nFET负载开关。当输入电压超过过压保护(OVP)阈值时，开关会非常快速地关闭以防止对受保护的下游设备造成损害。IN引脚能够承受高达32VDC的故障电压。

默认的OVP阈值分别为5.95V (AW33901)，6.2V (AW33902)，6.8V (AW33905)，9.98V (AW33909) 和 10.5V (AW33910)。通过外部OVLO引脚可以将OVP阈值从4V调整到20V。

该器件具有开漏输出ACOK，当VIN_UVLO < VIN < VIN_OVLO且开关闭合时，ACOK会被驱动为低电平以指示良好的电源输入，否则处于高阻态(HiZ)。

该器件具有过温保护功能，可防止自身因温度过高而受损。
