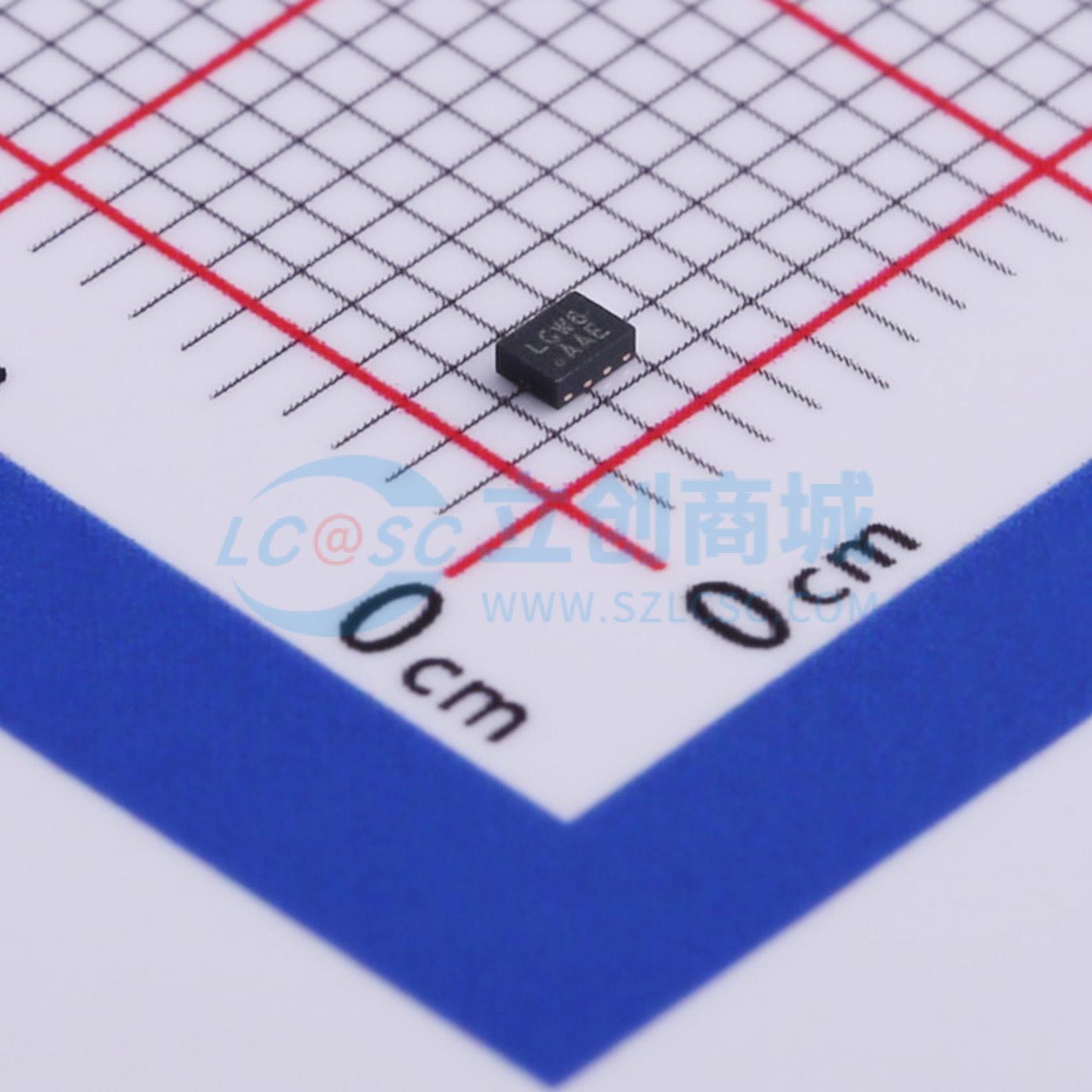

温馨提醒：图片仅供参考，商品以实物为准
AW36518FCR
Flash Led Driver
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款LED闪光灯驱动器，在小尺寸解决方案中提供高度可调节性。采用2MHz或4MHz固定频率同步升压转换器，为1.5A恒流LED光源供电。256级电流源可在闪光灯/手电筒/红外模式下灵活调节LED电流。提供IVFM保护，防止在低电池条件下系统复位或关机。通过I2C兼容接口控制，还提供硬件闪光灯/手电筒引脚（STROBE/TORCH）控制相关事件。2MHz或4MHz开关频率选项、过压保护（OVP）和可调电流限制，允许使用小型、薄型电感器和10μF陶瓷电容器。工作环境温度范围为 -40°C至 +85°C。采用0.4mm间距、1.6mm×1.2mm的FCQFN-10L小型封装。
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW36518FCR
- 商品编号
- C506188
- 商品封装
- FCQFN-10(1.2x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 2MHz~4MHz | |
| 通道数 | 1 | |
| 输出电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | I2C | |
| 特性 | 过压保护(OVP)；过温保护(OTP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 7% |
商品概述
AW36518 是一款 LED 闪光灯驱动器，在小巧的解决方案尺寸内提供了高度可调节性。AW36518 利用 2MHz 或 4MHz 固定频率同步升压转换器为 1.5A 恒流 LED 电源供电。256 级电流源提供了在闪光/手电筒/红外模式下调整 LED 电流的灵活性。AW36518 提供了 IVFM 保护，以防止在电池电量低的情况下系统复位或关机。
AW36518 通过 I2C 兼容接口进行控制。AW36518 的主要特性包括：闪光/手电筒电流、闪光超时时间、IVFM 和 TX 中断。AW36518 还提供了硬件闪光/手电筒引脚（STROBE/TORCH）来控制闪光/手电筒事件。
2MHz 或 4MHz 开关频率选项、过电压保护 (OVP) 和可调电流限制允许使用小型低剖面电感和 10μF 陶瓷电容。该设备的工作环境温度范围为 -40°C 至 +85°C。
AW36518 采用 0.4mm 间距 FCQFN 1.6mmx1.2mm -10L 小封装。
商品特性
- 1.5A 精确且可编程的LED电流源
- Flash: 2.94mA~1.5A，256级，每级5.88mA
- Torch: 0.75mA~386mA，256级，每级1.51mA
- Flash超时：40ms~1.6s，16级
- V Flash/Torch/IR模式
- 最高85%的Flash效率
- 在低电池条件下优化Flash LED电流（IVFM）
- 硬件Flash/Torch使能（STROBE/TORCH）
- 用于RF功率放大器脉冲事件的同步输入（TX）
- 400kHz I2C: AW36518（I2C地址=0x63）
- 0.4mm间距，FCQFN-10L封装
- 兼容AW3648
应用领域
- 智能手机相机闪光灯
