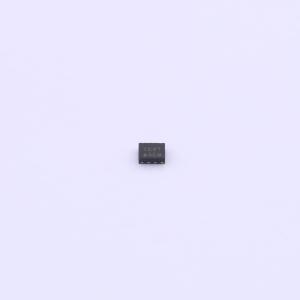

温馨提醒：图片仅供参考，商品以实物为准
AW36514FCR
Flash Led Driver
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW36514FCR
- 商品编号
- C506187
- 商品封装
- FCQFN-10L(1.2x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 2MHz~4MHz | |
| 通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ |
商品概述
AW36514 是一款双LED闪光灯驱动器，在较小的解决方案尺寸内提供高水平的可调节性。AW36514 利用 2MHz 或 4MHz 固定频率同步升压转换器为双 1.5A 恒流 LED 源供电。双 256 级电流源提供了在闪光/手电筒/红外线模式下调整 LED1 和 LED2 电流的灵活性。AW36514 提供 IVFM 保护，以防止在低电量条件下系统复位或关机。
AW36514 通过 I2C 兼容接口进行控制。AW36514 的主要特性包括：闪光/手电筒电流、闪光超时持续时间、IVFM 和 Tx 中断。AW36514 还提供硬件闪光/手电筒引脚 (STROBE/TORCH) 来控制闪光/手电筒事件。
2MHz 或 4MHz 切换频率选项、过压保护 (OVP) 和可调节的电流限制允许使用微型、低剖面的电感器和 10μF 陶瓷电容器。该器件的工作环境温度范围为 -40°C 至 +85°C。
AW36514 采用小型 0.4mm 间距 FCQFN 1.6mmx1.2mmx0.55mm -10L 封装。
应用领域
智能手机相机闪光灯
