温馨提醒：图片仅供参考，商品以实物为准

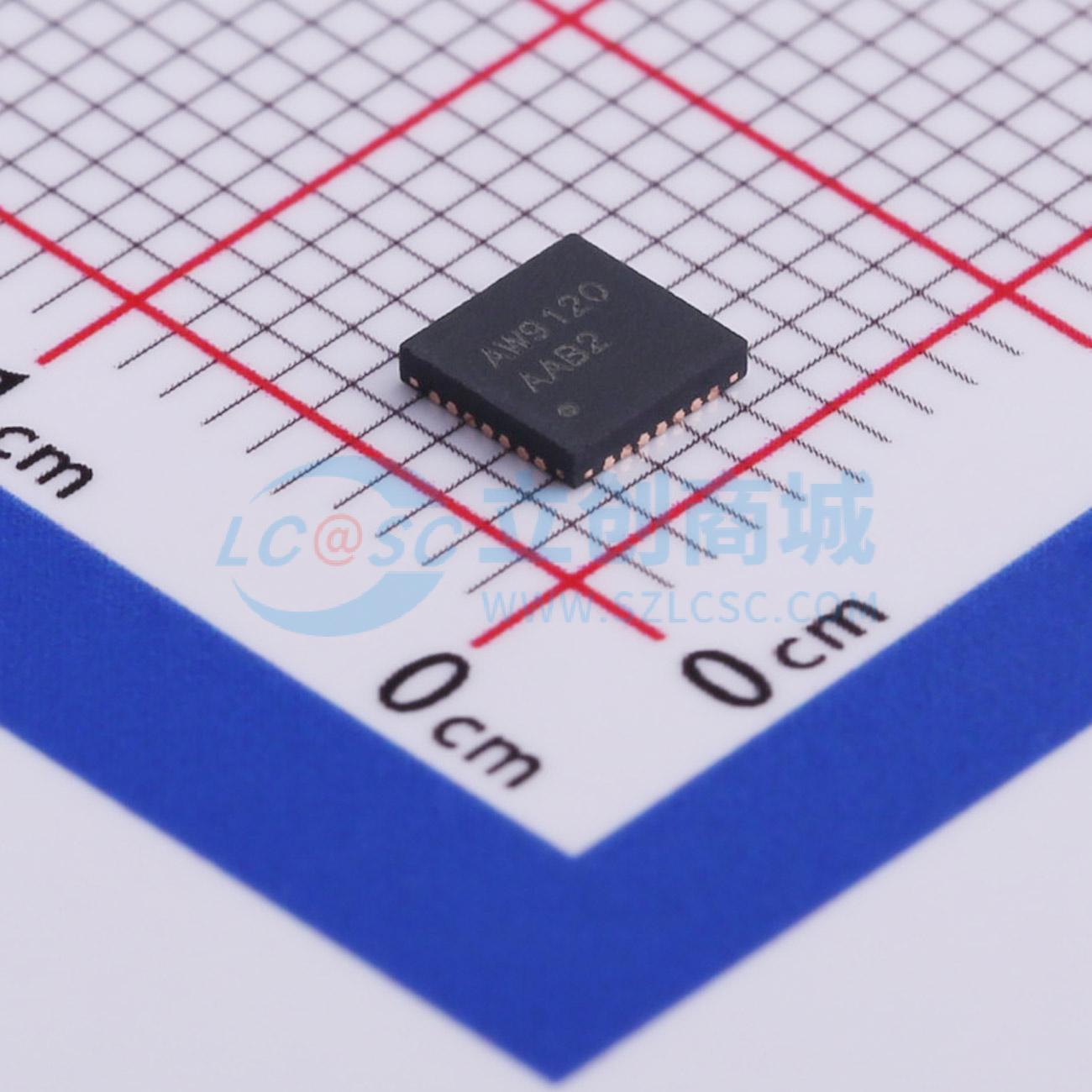

AW9120QNR
呼吸灯驱动Breathing LED Driver
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 闪光灯驱动
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW9120QNR
- 商品编号
- C506177
- 商品封装
- TQFN-28-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~4.5V | |
| 开关频率 | 16MHz | |
| 通道数 | 20 | |
| 输出电流 | 24.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 10% |
商品概述
AW9120 集成了一个由 SRAM 程序控制的 20 路 LED 驱动器。20 路 LED 驱动器使用共阳极电流源和 PWM 调光。每个 LED 的驱动电流可以选择 8 级，并且可以由外部 MCU 或内部 256 字 x 16 位 SRAM 程序独立控制调光。
提供了兼容 400kHz 快速模式的 2 的补码接口。它只需要 3.0V-4.5V 的单电源供电。
商品特性
- 每个LED的8级最大电流，最大24.5mA
- 内置256x1 6位SRAM可编程以实现自定义灯光效果
- 256级线性/对数PWM调光，9位PWM分辨率
- 兼容|2补码接口，V10；1.8V~3.3V
- I2C地址：0x2C/0x2D
- 单电源供电，电压范围：3.0V ~ 4.5V
- QFN 4mm x 4mm x 0.75mm，28引脚封装
应用领域
- 手机
- 移动多媒体设备便携式媒体播放器
- 家用电器
