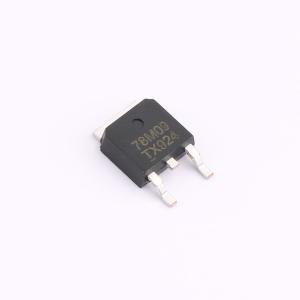

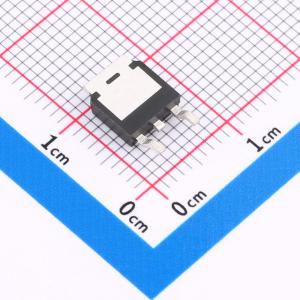

SSP78M09
9V 500mA 35V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 线性稳压器，输出电流Vout(Max)(A):0.5A，最大输入电压35V，输出电压9V
- 品牌名称
- Siproin(上海矽朋)
- 商品型号
- SSP78M09
- 商品编号
- C49331827
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.46896克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 35V | |
| 输出电压 | 9V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 80dB@(120Hz) | |
| 压差 | 2V@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5.5mA | |
| 噪声 | 40uV | |
| 功能特性 | 短路保护；热关断 | |
| 工作温度 | -25℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
SSP78MXX 是一款三端正电压稳压芯片，其内部的一个稳压电路能够提供 500mA 的输出电流。该芯片内置了调节电路，具备内部限流和热过载保护功能，使其基本免受负载过载的影响。内部采用齐纳二极管与电阻组合的设计，有效提升了输出阻抗，同时降低了静态电流。
商品特性
- 输出电流 500mA
- 最高输入电压：35V
- 热过载保护
- 短路保护
- 输出晶体管安全区域保护
- 封装：TO252
- 输出电压精度：公差 ±5%
