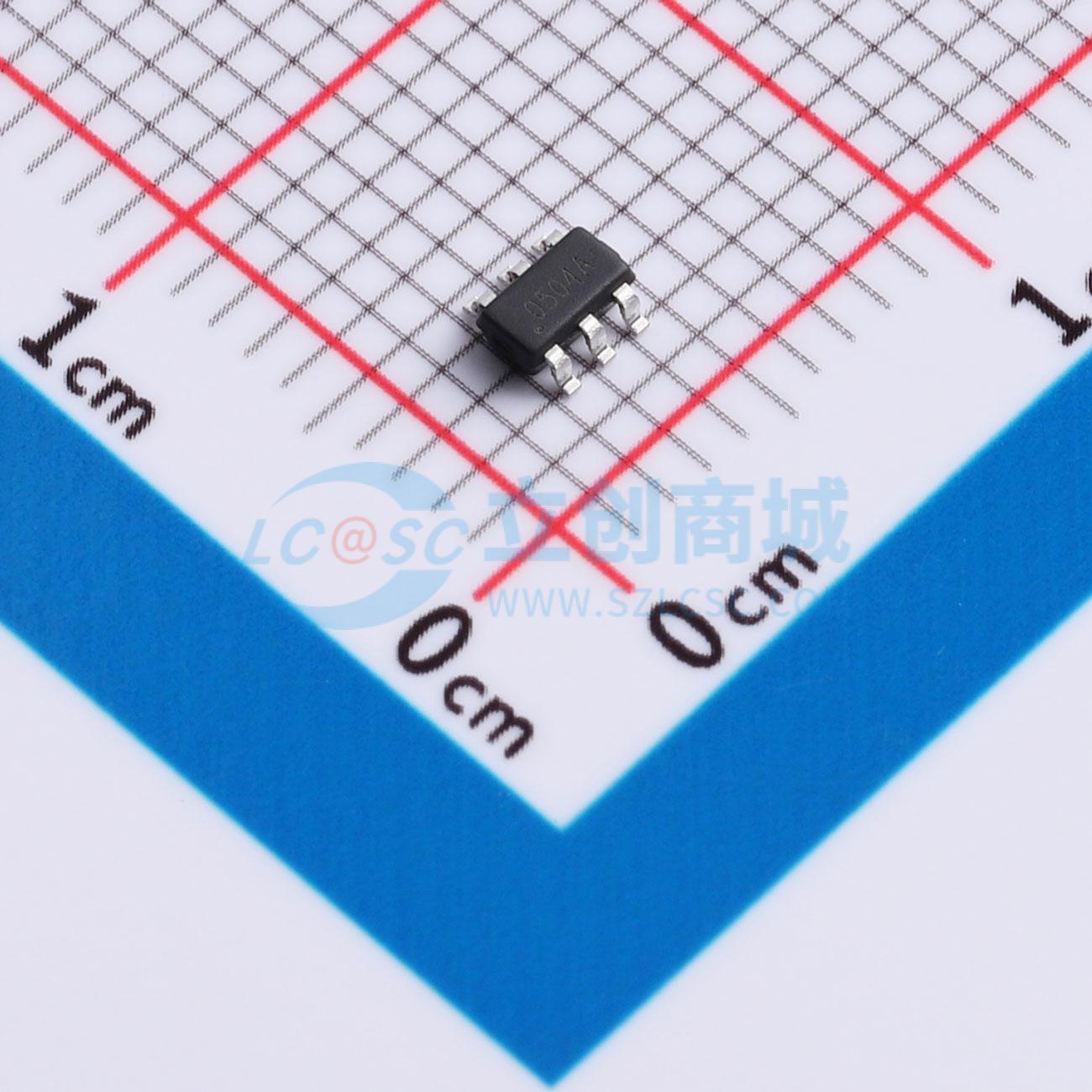

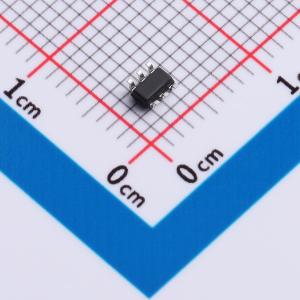

温馨提醒：图片仅供参考，商品以实物为准
LM-AZC299-02S
4线超低电容TVS阵列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低泄漏：nA级别。 工作电压：5V。 低钳位电压。 最多保护四条数据线和一条电源线。 JEDEC SOT-23 6L封装。 符合以下标准: -IEC 61000-4-2（ESD）抗扰度测试。应用：USB 2.0电源和数据线保护。 数字视频接口（DVI）
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- LM-AZC299-02S
- 商品编号
- C49332774
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5 | |
| 类型 | TVS | |
| Cj-结电容 | 0.8pF |
商品特性
- 超低泄漏电流：纳安级别
- 工作电压：5V
- 低钳位电压
- 最多可保护四条数据线和一条电源线
- JEDEC SOT-23 6L 封装
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试
- 空气放电：±25kV
- 接触放电：±20kV
- IEC 61000-4-5（雷击）5A（8/20μs）
- IEC 61000-4-2（静电放电）抗扰度测试
- 符合 RoHS 标准
应用领域
- USB 2.0 电源和数据线保护
- 数字视频接口（DVI）
- 显示器和平板显示器
- 显卡
- 笔记本电脑和个人电脑
