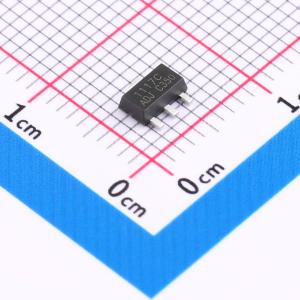

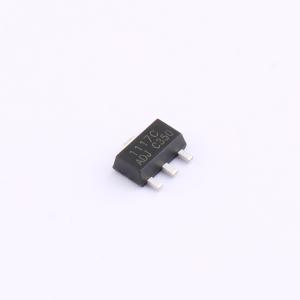

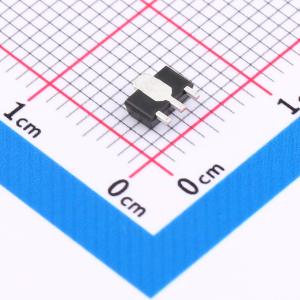

SSP1117-ADJ

1.25V~12V 1A 24V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 1117-ADJ，输出可调LDO
品牌名称: Siproin(上海矽朋)
商品型号: SSP1117-ADJ
商品编号: C49332781
商品封装: SOT-89-3
包装方式: 编带
商品毛重: 0.1562克(g)

商品参数

商品概述

SSP1117 是一系列低压差三端稳压器，在 1A 负载电流下压差为 1.3V。相较于竞争对手的 5mA，其待机电流极低，典型值为 2mA。除固定输出电压版本（包括 1.2V、1.5V、1.8V、2.5V、2.85V、3.3V 和 5V）外，SSP1117 还提供可调版本，仅需两个外部电阻即可提供 1.25V 至 12V 的输出电压。该系列具备热关断功能，确保芯片和电源系统的稳定性。它采用修调技术保证输出电压精度在 2% 以内。其他输出电压精度可根据需求定制，例如 1%。SSP1117 提供 SOT-223、TO-252 和 SOT89-3 功率封装。

商品特性

最大输出电流为 1.0A
工作输入电压范围：最高 24V
线性调整率：0.01%/V（典型值）
待机电流：2mA（典型值）
负载调整率：0.2%/A（典型值）
提供 SOT-223、TO-252、SOT89-3 封装

应用领域

计算机主板与显卡电源管理
LCD 显示器与液晶电视
DVD 解码板
ADSL 调制解调器
开关电源的后级稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	24V
	输出电压	1.25V~12V
	输出电流	1A
	电源纹波抑制比(PSRR)	-
	压差	1.3V@(1A)

	属性	参数值
	静态电流(Iq)	2mA
	噪声	-
	功能特性	热关断
	工作温度	-40℃~+85℃
	输出类型	可调
	输出通道数	1
