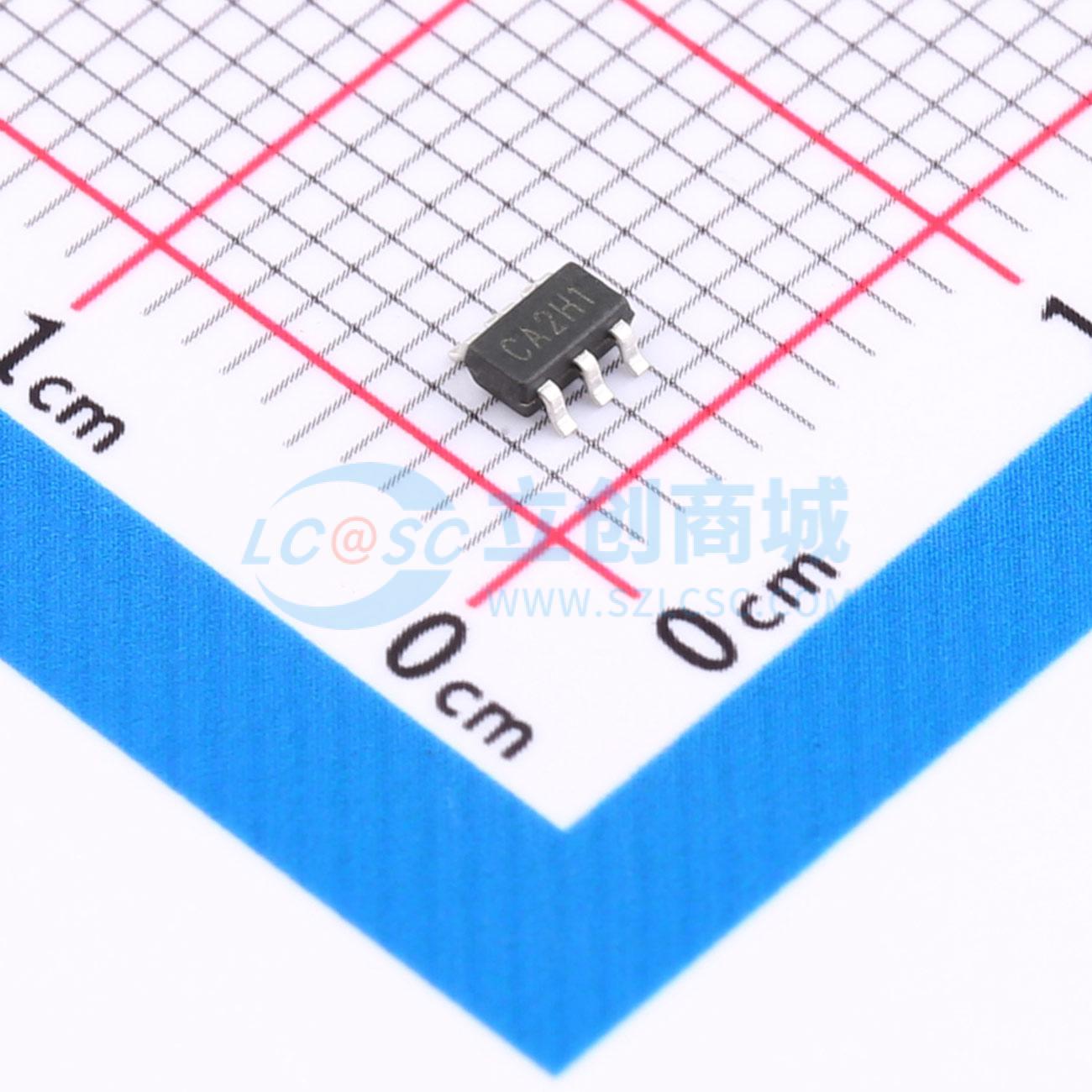

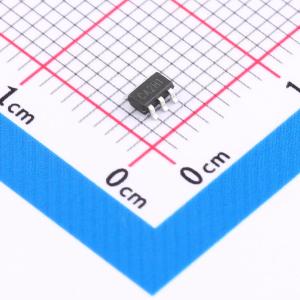

温馨提醒：图片仅供参考，商品以实物为准
SSP9322
降压型 2A 4.5V~28V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 28V 2A 500kHz COT PSM 同步降压稳压器
- 品牌名称
- Siproin(上海矽朋)
- 商品型号
- SSP9322
- 商品编号
- C49331835
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0437克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~28V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
SSP9322是一款高频率、同步整流降压型开关电源转换器，内置低导通电阻的功率场效应晶体管，可在宽输入电压范围内提供2A的连续输出电流，具有优异的负载与线路调整率。COT PSM控制操作具有快速瞬态响应和简易的环路设计，同时保证了严格的输出电压调节。仅需少量常规外部元件，并采用节省空间的SOT23-6封装。
商品特性
- 宽工作输入电压范围：4.5V至28V
- 持续输出电流：2A
- 快速瞬态响应的COT PSM控制模式
- 开关频率：500kHz
- 内置过流保护、过压保护、过温保护（热关断）、短路保护（打嗝模式）
- 轻载高效的PFM模式
- 内置软启动电路
- 内置低导通电阻功率场效应晶体管：100mΩ/50mΩ
- FB电压：0.6V
- 同步降压模式：无需外围肖特基二极管
- 集成内部补偿电路
- SOT23-6封装
- 工作温度范围：-40℃至+85℃
应用领域
- 汽车系统
- 网络终端设备
- 打印机系统
- 工业电源系统
- 分布式电源系统
