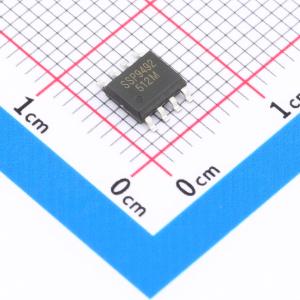

温馨提醒：图片仅供参考，商品以实物为准
SSP9492
降压型 9V~90V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 100V，3A 降压DC
- 品牌名称
- Siproin(上海矽朋)
- 商品型号
- SSP9492
- 商品编号
- C49331837
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.178275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 9V~90V | |
| 输出电压 | 1.25V~50V | |
| 输出电流 | 3A | |
| 开关频率 | 125kHz | |
| 工作温度 | -40℃~+85℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护；可调限流 |
商品概述
SSP9492是一款单片集成、可设定输出电流的开关型降压恒压转换器芯片，工作于宽输入电压范围，并具备优异的负载调整率与线性调整率。该芯片集成了包括逐周期峰值电流限制、软启动、过压保护、过热保护和短路保护在内的多重安全保护机制，非常适合宽输入电压的降压应用。其独特的软开关ZVS技术结合低开关损耗的超结中压MOSFET，可实现高达93%的转换效率。芯片支持多种典型电路配置，例如输入48V输出12V/2.5A、输入19V输出5V/4A、输入85V输出12V/2A以及输入12V输出5V/3A等。
商品特性
- 宽输入电压范围：+9V 至 +100V
- 输出电压可调范围：1.25V 至 50V
- 内置 95mΩ 功率开关MOSFET
- 固定125kHz开关频率
- 外置可调限流保护电路
- 短路保护
- 过热保护
- 逐周期电流保护
- ESOP-8封装
应用领域
- 电动车控制器
- 平衡车控制器
- 太阳能及电动设备
- 电池组电源管理
- 电池快充管理
