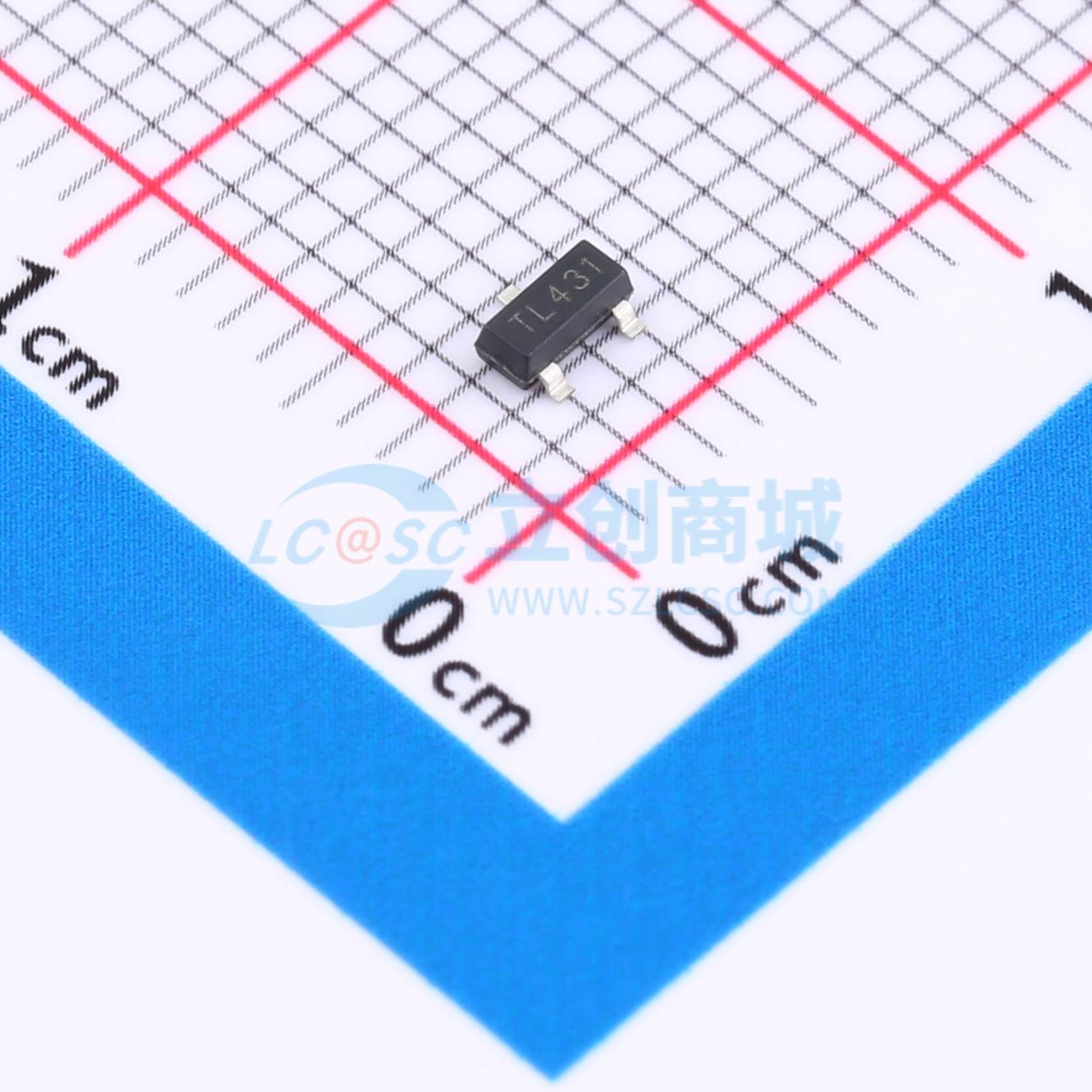

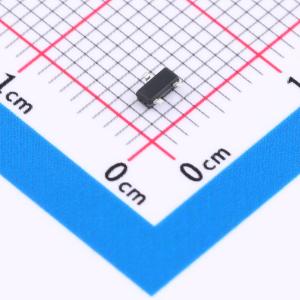

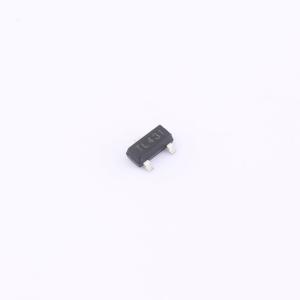

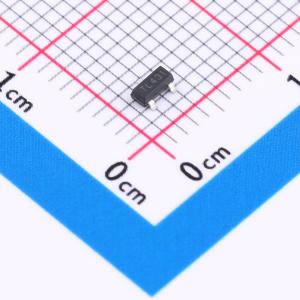

温馨提醒：图片仅供参考，商品以实物为准
TL431ANTR
2.5V~36V 40ppm/℃
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TL431 可调精密并联稳压器
- 品牌名称
- Siproin(上海矽朋)
- 商品型号
- TL431ANTR
- 商品编号
- C49331830
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.037867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.5V~36V | |
| 输出电压 | 2.5V~36V | |
| 输出电流 | 100mA | |
| 精度 | ±0.5% | |
| 温度系数 | 40ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 400uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
TL431是一款三端可调并联稳压器，在整个工作温度范围内保证热稳定性。它具有锐利的导通特性、低温漂和低输出阻抗，使其成为开关电源、充电器和其他可调稳压器等应用中齐纳二极管的理想替代品。TL431的输出电压可设置在Vref（2.5V）至相应的最大阴极电压（36V）之间的任何值。该精密基准电压源提供两种电压容差：0.5%和1%。该集成电路提供4种封装：TO-92（散装或编带包装）、SOT-23、SOT-23-5和SOT-89。
商品特性
- 可编程精密输出电压，范围从2.5V至36V
- 在容性负载下具有高稳定性
- 低温漂移：典型值5mV
- 低等效全范围温度系数，典型值40ppm/℃
- 灌电流能力从1mA至100mA
- 低输出噪声
- 宽工作温度范围：-40℃至125℃
- 无铅封装，采用“绿色”模塑化合物：SOT-23、SOT-23-5、TO-92、SOT-89
- 完全无铅且完全符合RoHS标准
- 无卤素和无锑的“绿色”器件
应用领域
- 充电器
- 电压适配器
- 开关电源
- 显卡
- 精密电压基准
